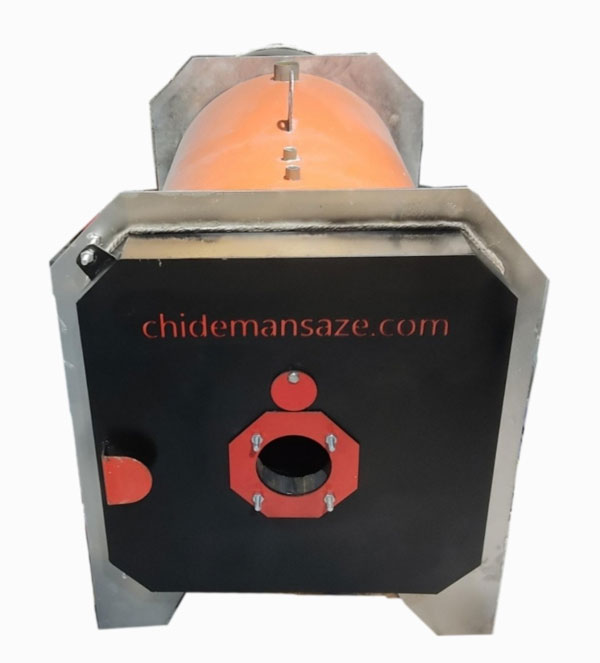

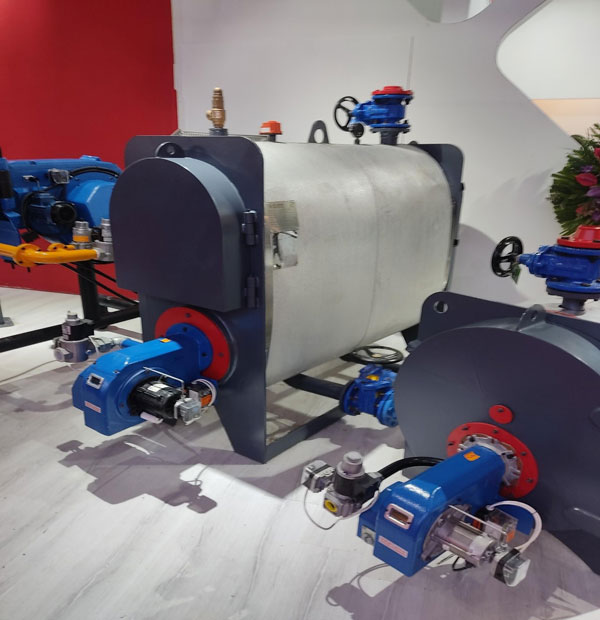

دیگ شعله برگشتی- دیگ فولادی دوپاس کوره برگشتی :
دیگ شعله برگشتی فولادی و بویلر کوره برگشتی دوپاس از نوع فولاد که با ورق سیاه در ظرفیت های 80/000 تا 2/000/000 کیلو کالری بر ساعت با فشار کاری 6 الی 12 بار توسط شرکت چیدمان سازه هنر با برند افرا پول تولید میشود و برای آبگرم ساختمان های مسکونی و استخر و جکوزی کاربرد دارد.
✓✓✓ جهت سفارش خرید دیگ آبگرم دوپاس کوره برگشتی تماس بگیرید. ✓✓✓

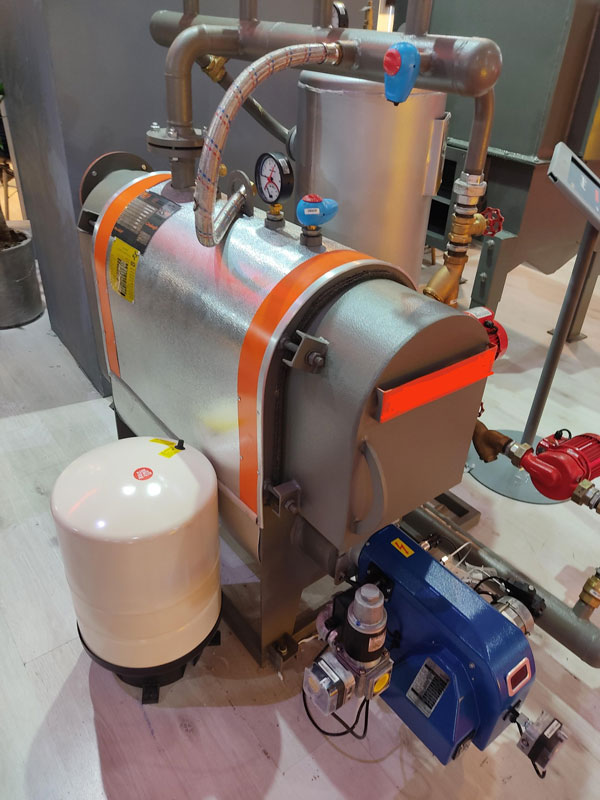

گروه چیدمان سازه در زمینه بالا بردن کیفیت تجهیزات آب گرم استخر و جکوزی خانگی و استخرهای باغ ویلایی بدون نیاز به مبدل های حرارتی دو محصول دیگ آبگرم شعله برگشتی یا دو پاس خود را با ورق گالوانیزه و استیل ۳۰۴ با ظرفیت های ۸۰ هزار تا ۳۵۰هزار کیلو کالری تولید میکند .
از مزایای دیگ های شعله برگشتی راندمان کاری بالاتر نسبت به دیگ های معمولی است در دیگ های شعله برگشتی حرارت ایجاد شده از مشعل پس از طی کردن مسیر از طریق کوره به انتهای دیگ رسیده و از طریق لوله های برگشت به جلوی دیگ برمی گردد و از طریق دودکش تعبیه شده در جلوی دیگ خارج می شود تفاوت دیگ های شعله برگشتی با دیگ های معمولی در این است که به دلیل رفت و برگشت حرارت از طریق لوله ها پرت حرارتی کمتری نسبت به دیگ های معمولی در این دیگ ها وجود دارد دیگ های شعله برگشتی دارای استاندارد طراحی شده طبق استانداردهای B.S. 855 و B.S 2790 و استانداردهای ملی ISIRI 7911 و ISIRI 4231 هستند.
مزایای دیگ های دو پاس کوره برگشتی گروه چیدمان سازه:
- تجهیزات کنترلی و سیستم برقی تمام اتوماتیک
- عایق حرارتی بدنه دیگ شعله برگشتی با پشم سنگ و کاور استیل
- عایق حرارتی درب دیگ با پشم سنگ دانستیته بالا
- انجام تستهای pt و ndt در تمامی مراحل جوشکاری توسط کارشناس جوش
- استفاده از لوله های آتش خوار ST 35.8 طبق استاندارد DIN 17155
- استفاده از ورق های فولادی با آلیاژ 17Mn4 طبق استاندارد DIN17175
- جوشکاری با استفاده از الکترود های از نوع E7018,E6013 و E6010 بصورت پیش گرم
- استفاده از جوشکار ماهر و دارای گواهینامه جوشکاری طبق دستور العمل WPS و PQR
دیگ های فولادی از نظر ساختاری به دو نوع تقسیم می شوند:
دیگ های فولادی فایرتیوب : آتش در داخل لوله ها جریان دارد و آب در اطراف لوله ها جریان می یابد، به این طریق پس از اینکه آب وارد مخزن دیگ می شود و با روشن شدن مشعل و گرم شدن لوله ها سبب گرم شدن آب می شود و از طریق سیستم سیرکولاتور آب در لوله های سیستم حرارت مرکزی جریان می یابد. به محض بالا رفتن دمای آب داخل دیگ طبق تنظیم دمای ترموستات دیگ مشعل خاموش میشود دمای کاری دیگ آب گرم معمولا 90 درجه سانتی گراد می باشد.
دیگ فولادی واتر تیوپ : دیگ هایی هستند که آب در داخل لوله ها جریان دارد و حرارت ایجاد شده از گازهای به وجود آمده از سوخت مشعل در اطراف لوله ها دمیده می شود، این نوع دیگ ها معمولا برای صنایع سنگین و نیروگاه های برق کاربرد دارد.
انواع دیگ آبگرم فولادی:
- دیگ آبگرم تک پاس :
تولید دیگ آبگرم تکپاس به دلیل پایین بودن راندمان حرارتی و پرت بالای حرارتی امروزه بسیار محدود شده است گاها برای تولید آبگرمکن برای رستوران های صنعتی با ورق استیل یا گالوانیزه تولید میشوند و بصورت حرارت مستقیم آبگرم تولید میشود در این نوع دیگ آب گرم گازهای تولید شده از شعله و احتراق مسیر دیگ را یکبار طی کرده و بعد از طریق دودکش خارج می شدند.
_ دیگ آبگرم دو پاس :

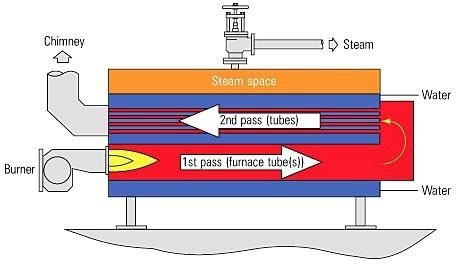

دیگ آبگرم دو پاس به دیگ هایی گفته میشوند که بجز کوره دیگ لوله های فایر تیوپ در آنها تعبیه شده اند گازهایی که از سوختن سوخت مشعل در کوره دیگ عبور میکنند با عبور از لوله های فایر تیوپ باعث گرمایش آب دیگ میشود و پمپ سیرکولاتور آب گرم را به کویل ها و مبدل ها انتقال میدهد و باعث گرمایش آب مصرفی و رادیاتورها و فن کویل ها میشود.
دیگ آبگرم کوره برگشتی :
دیگ های آبگرم شعله برگشتی از نظر ساختاری برای تولید آبگرم ساختمان و استخر جکوزی وضعیت مطلوب تری نسبت به دیگ دوپاس دارند این نوع دیگ ها گازهایی را که در اثر احتراق و شعله ایجاد می شوند را بصورت رفت و برگشتی در دو مرحله از کوره و لوله های داخل دیگ عبور میدهد به این صورت که گاز های تولید شده پس از عبور از کوره دیگ به انتهای دیگ رسیده و مجددا از طریق لوله های فایر تیوپ به جلوی دیگ برگشت داده میشوند توجه داشته باشید که گازهای برگشتی هیچ تداخلی با مشعل ندارند و گازها پس از برگشت به جلوی دیگ از طریق دودکش تعبیه شده خارج میشود.
دیگ آبگرم شعله برگشتی :
در این بویلر ها گازهای تولید شده از احتراق سوخت گاز یا گازوئیل مرکزتا انتهای کوره دمیده میشود به دلیل محدب بودن و بسته بودن انتهای کوره حرارت به جلوی دیگ برگشت میخورد و سپس وارد لوله های فایرتیوپ شده و تا انتهای دیگ مجددا برگشت میخورد و از طریق دودکش خارج میشود.
بویلر آبگرم سه پاس :
در دیگ های سه پاس گازهای حاصل از احتراق سوخت سه بار مسیر کوره به انتهای دیگ از انتهای دیگ به جلوی دیگ و در آخر به انتهای دیگ برگشت میخورد و از طریق دودکش تخلیه میشود در دیگ های سه پاس به دو صورت طراحی میشوند که به عقب خشک و عقب تر تقسیم میشوند در دیگ های عقب خشک حرارت در محفظه درب دیگ و درب پشت دیگ جابجا میشوند اما در عقب تر لوله ها در داخل آب به عقب و جلوی دیگ گازها را منتقل میکنند و همین دلیل باعث راندمان بیشتر حرارتی دیگ های عقب تر نسبت به عقب خشک میشود همچنین همین مسئله باعث تنش حرارتی کمتر در دیگ های عقب تر میشود در دیگ های عقب خشک برای عایق درب های عقب و جلو از آجر نسوز و یا گل و سیمان نسوز استفاده میشود.

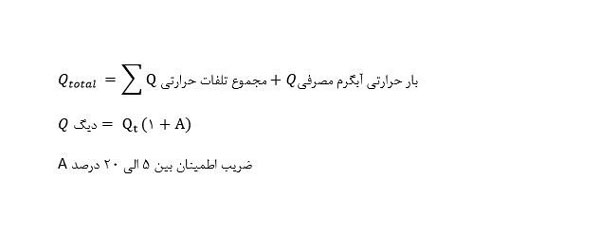

نحوه انتخاب دیگ آبگرم: برای انتخاب دیگ مناسب ابتدا بایستی مهندس تاسیسات پروژه مقدار بار حرارتی ساختمان را محاسبه کرده که این بار حرارتی نشأت گرفته از : تلفات حرارتی جداره ها و بار حرارتی که برای آبگرم مصرفی مورد نیاز است. حال با در دست داشتن مقدار بار حرارت کل با یک ضریب اطمینانی که بین 5 ال 20 در صد می باشد می توانیم به راحتی ظرفیت دیگ را مشخص کرده و با تماس یا مراجه به کاتالوگ شرکت ها دیگ مورد نظر را انتخاب کرد.
نحوه محاسبه بار حرارتی ساختمان:
