هزینه تاسیسات استخر :
برآورد هزینه تاسیسات استخر: 09195809048
خرید و نصب و راه اندازی لوازم تاسیسات استخر و جکوزی ، شامل تصفیه آب استخر و گرمایش آب استخر جکوزی و تجهیزات موتورخانه شوفاژ به قیمت مناسب و ارسال بار به سراسر ایران در کوتاه ترین زمان ممکن انجام میشود.
✅ بازدید و مشاوره و برآورد هزینه تاسیسات استخر و موتورخانه کاملا رایگان است ✅

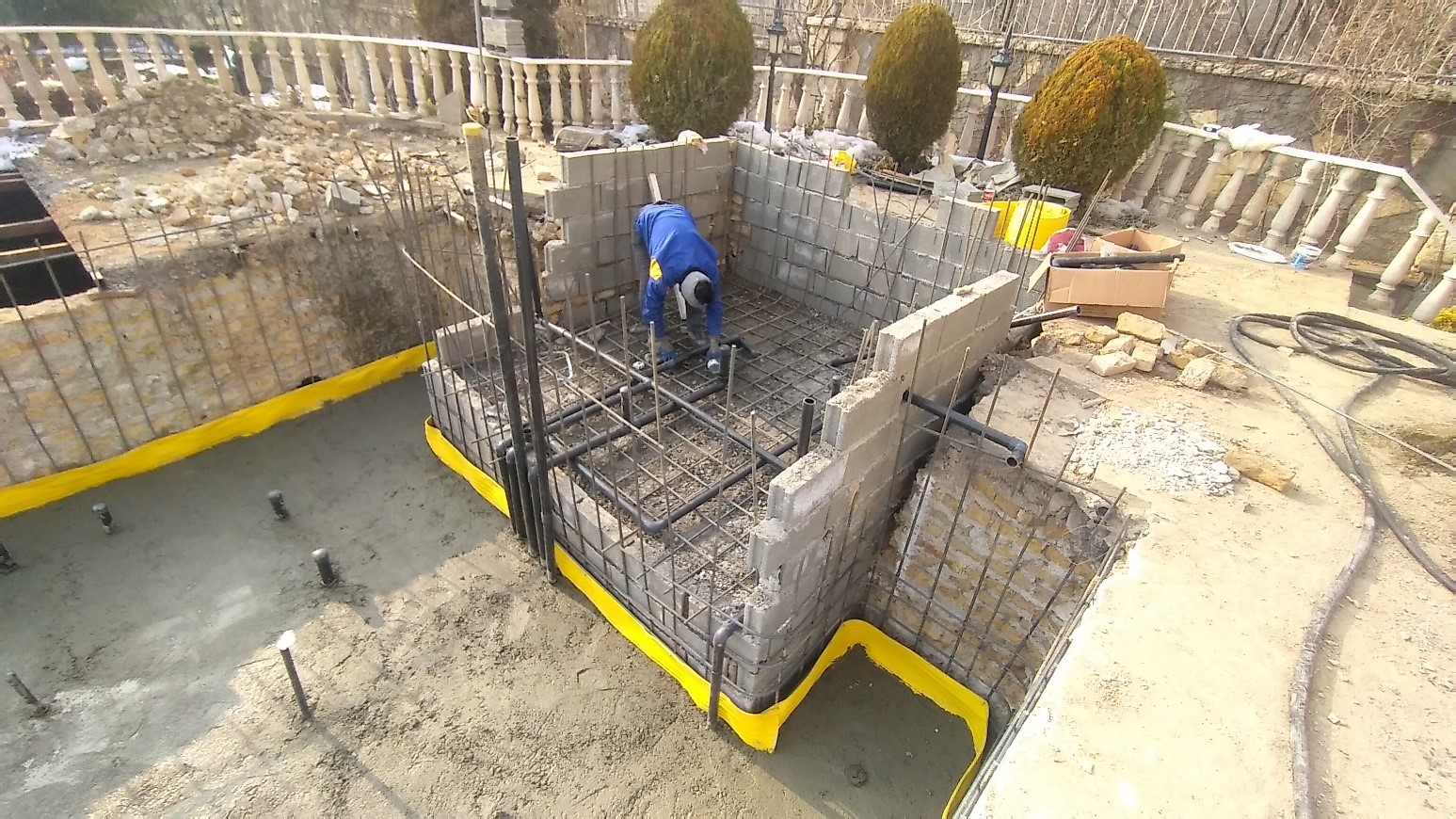

طراحی و ساخت استخر، سونا و جکوزی و تاسیسات موتورخانه مرکزی استخر ، سونا ، جکوزی و ساختمان نیازمند تخصص ، تجربه و توجه به اصول و فنون مهندسی ساخت و تاسیساتی میباشد برای اطلاع از هزینه های طراحی و ساخت استخر شنا، سونا و جکوزی و تاسیسات موتورخانه استخر با ما تماس بگیرید.
کالاهای موجود استخری و سفارش خرید محصول بصورت تلفنی:
1- خرید مستقیم لوله و اتصالات upvc پیمتاش ترکیه و هیدروپول ایرانی
2 -خرید پله استخری، گاتر، کرتین استیل، واتر فال
3-خرید دیگ آبگرم گالوانیزه استخر ، دیگ بخار ، پکیج استخری ، مشعل گازی و گازوئیلی
4-خرید انواع مبدل های مسی و استیل و منابع کویل دار و منبع انبساط باز و بسته
5-خرید فیلتر شنی استخر و جکوزی گالوانیزه، استیل و فایبر گلس اطلس پول ساخت ترکیه و ایماکس
6- خرید دستگاه uv , کلر زن، دستگاه ازن ساز
7-خرید انواع پمپ سیرکولاتور و انواع پمپ های آب استخر و جت جکوزی
| نوع خدمات تاسیسات موتورخانه | هزینه خدمات |
|---|---|
| هزینه ساخت کلکتور | 1/300/000 |
| هزینه نصب هر عدد انشعاب در کلکتور | 350/000 |
| هزینه نصب هر عدد پمپ سیرکولاتور | 300/000 |
| هزینه نصب دیگ فولادی شوفاژ | 2/000/000 |
| هزینه نصب مشعل گازسوز و گازوئیلی سوز | 500/000 |
| هزینه نصب تابلو موتورخانه | 1/200/000 |
| هزینه نصب دیگ شوفاژ سوپر ۴۰۰ | توافقی |
| هزینه نصب دیگ شوفاژ سوپر ۴۰۰ | توافقی |
| هزینه نصب دیگ شوفاژ توربو | توافقی |
| هزینه نصب و راه اندازی دیگ بخار | توافقی |
فروش تجهیزات موتورخانه به قیمت عمده و پخش از فروشگاه چیدمان سازه هنر انجام میشود برای اطلاع از هزینه نصب و راه اندازی تاسیسات استخر و جکوزی و مشاوره ، طراحی و ساخت استخر شنا، سونا بخار و خشک و جکوزی خانگی در استان البرز و کرج، کردان، تهراندشت ، هشتگرد ، مهرشهر و شمال و غرب تهران ، شهریار میتوانید با ما تماس بگیرید یا بصورت حضوری به فروشگاه و دفتر چیدمان سازه که در پایین سایت درج شده حضورا تشریف بیاورید.
مقدمه:
امروزه استفاده از ورزشهای آبی در بین مردم طرفداران زیادی پیدا کرده است با گسترش روز افزون مجموعه های ورزشی استخرهای عمومی شنا پارک های آبی و استخرهای خانگی و سونا و جکوزی نیاز به تجهیزات به روز گرمایش و تصفیه استخر و جکوزی و موتورخانه شوفاژ هر روز بیشتر احساس میشود تاسیسات استخر امروزه گسترش پیدا کرده است در صورت طراحی و استفاده از تجهیزات با کیفیت و اجرای اصولی تاثیر بسزایی در کیفیت نهایی مجموعه و طول عمر مفید مجموعه موتورخانه و حتی سازه استخر به جای می‌گذارد در گذشته استخرها از تاسیسات ساده ای برخوردار بودند به این صورت که اکثر استخر ها دارای یک لوله آبسرد ورودی برای پرکن استخرها و یک لوله برای تخلیه آب استخر به چاه فاضلاب بود اما با پیشرفت تکنولوژی امروزه تجهیزات زیادی وجود دارد که میتوانید آب استخر و جکوزی را از نظر دما و مسائل بهداشتی کنترل و ضد عفونی نمایید
نوع اجرای تاسیسات استخرهای عمومی شنا بسته به محل استفاده ( سرباز یا سربسته ) و کاربرد و نحوه تجهیز و استقرار موتورخانه آنها متفاوت است معمولا در اکثر استخرها برای سیستم تاسیسات آن از موتورخانه استفاده میکنند در تاسیسات استخرهای سرباز بسته به نوع طراحی در مواردی گرمایش محیط اطراف استخر بصورت سقف های متحرک اجرا میشود و در اکثر مواقع گرمایش محیط مد نظر نبوده و سیستم اکثر استخرهای سرباز را تصفیه و گرمایش آب استخر و جکوزی تشکیل میدهد در پارک های آبی و استخرهای سربسته عمومی شنا به سیستم های مناسبتری برای گرمایش و سرمایش محیط و موتورخانه استخر نیاز است برای استخرهای سرپوشیده به تهویه مطبوع مناسب و استفاده از تجهیزات رطوبت گیر ضروری به نظر میرسد.
تاسیسات استخر به سه بخش اصلی تقسیم بندی میشوند:
- تاسیسات لوله کشی استخر و جکوزی
- تاسیسات موتورخانه گرمایش استخر و جکوزی
- تاسیسات تصفیه آب استخر و جکوزی)فیلتراسیون استخر و جکوزی(
نحوه اجرای لوله کشی استخر و جکوزی چگونه است؟
در لوله کشی استخر بصورت زیر عمل کنید:

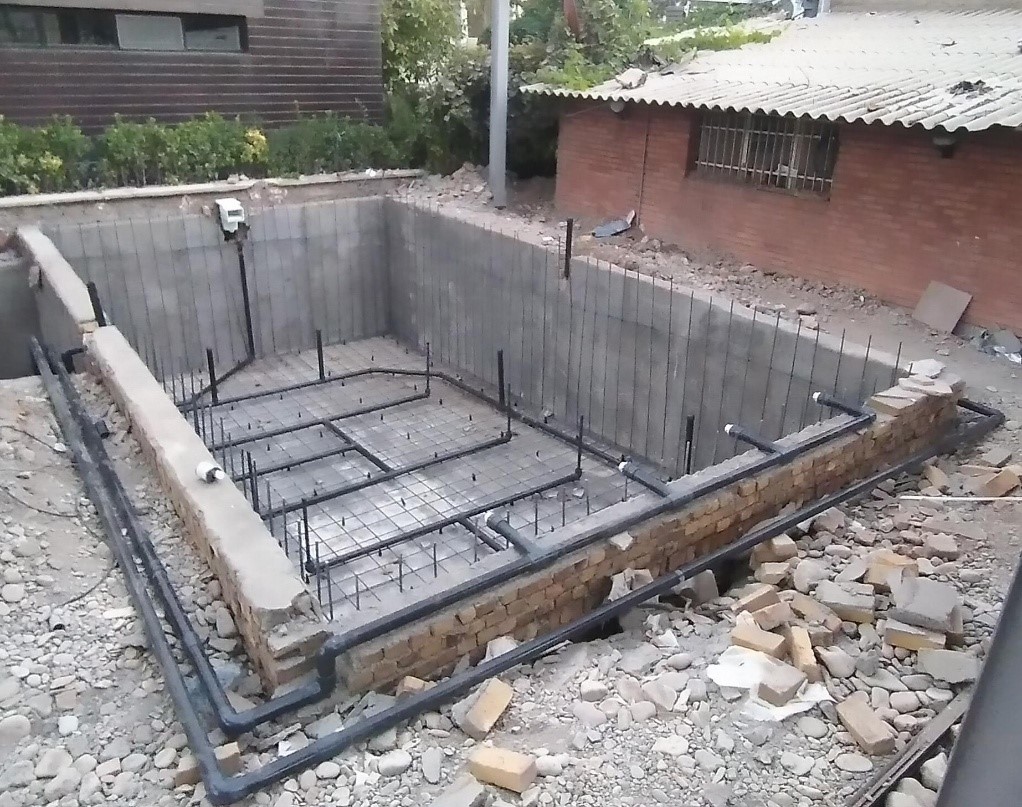

• لوله کشی گرمایش (در کف استخر انجام میشود) دلیل آن این است که گرما تمایل به سطح آب دارد و آب از کف استخر دمای کمتری دارد و برای همین قضیه آب گرم در کف استخر تعبیه میشود برای اینکه تعداد بیشتری چشمه از لوله در کف استخر اجرا شود فقط کافی است که سطح مقطع لوله ورودی از پمپ را با تعداد سطح مقطع لوله های کف برابر کنیم توجه کنید که حداقل خروجی ۲ اینچ( ۶۳ میلیمتر) میباشد و سطح مقطع آن برآب است با ۳۲۱/۰ حال اگر بخواهیم چشمه های کف استخر را به ۱ اینچ (۳۲میلیمتر) که سطح مقطع آن۰۸۱/۰ تبدیل کنیم بسته به توان پمپ و میزان ورودی آب به استخر میتوان تقریبا ۴ تا ۸ عدد چشمه از لوله ورودی دهش گرمایی در کف استخر در قسمت های مختلف ایجاد نمود.
لوله کشی تصفیه آب استخر:

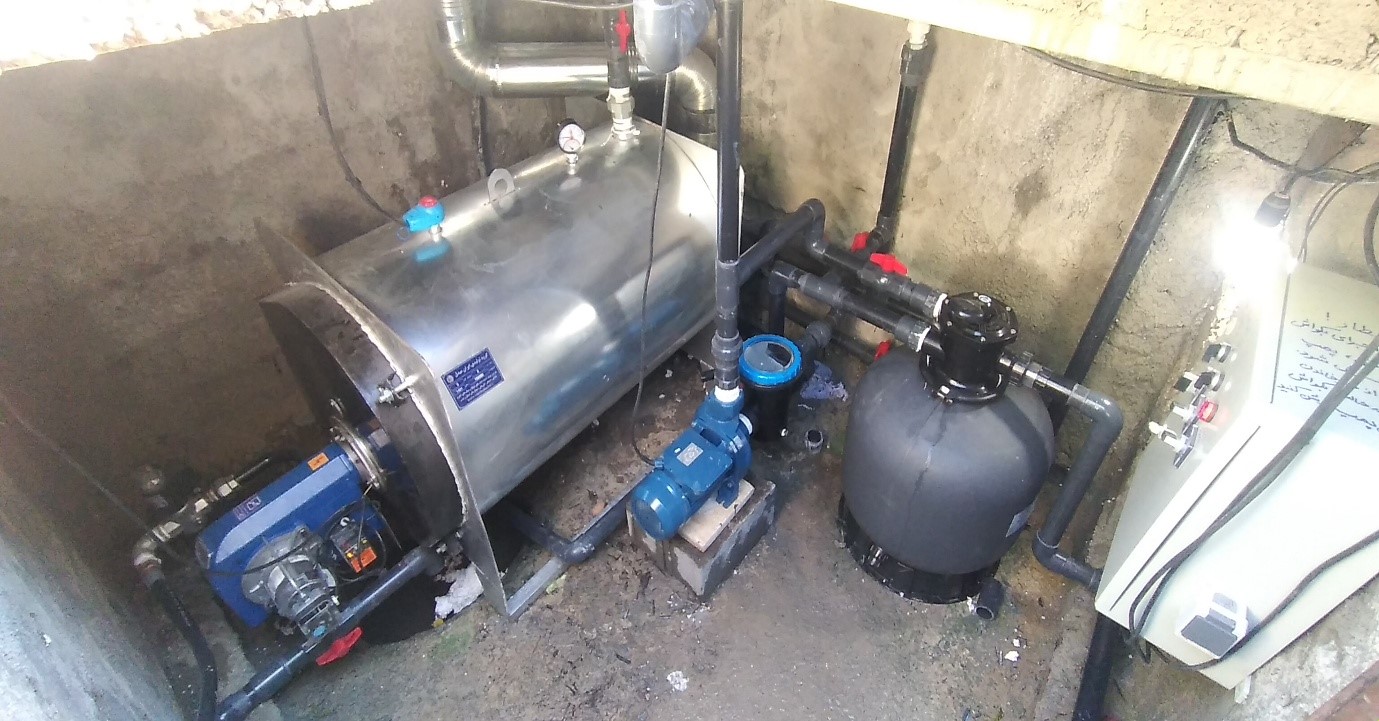

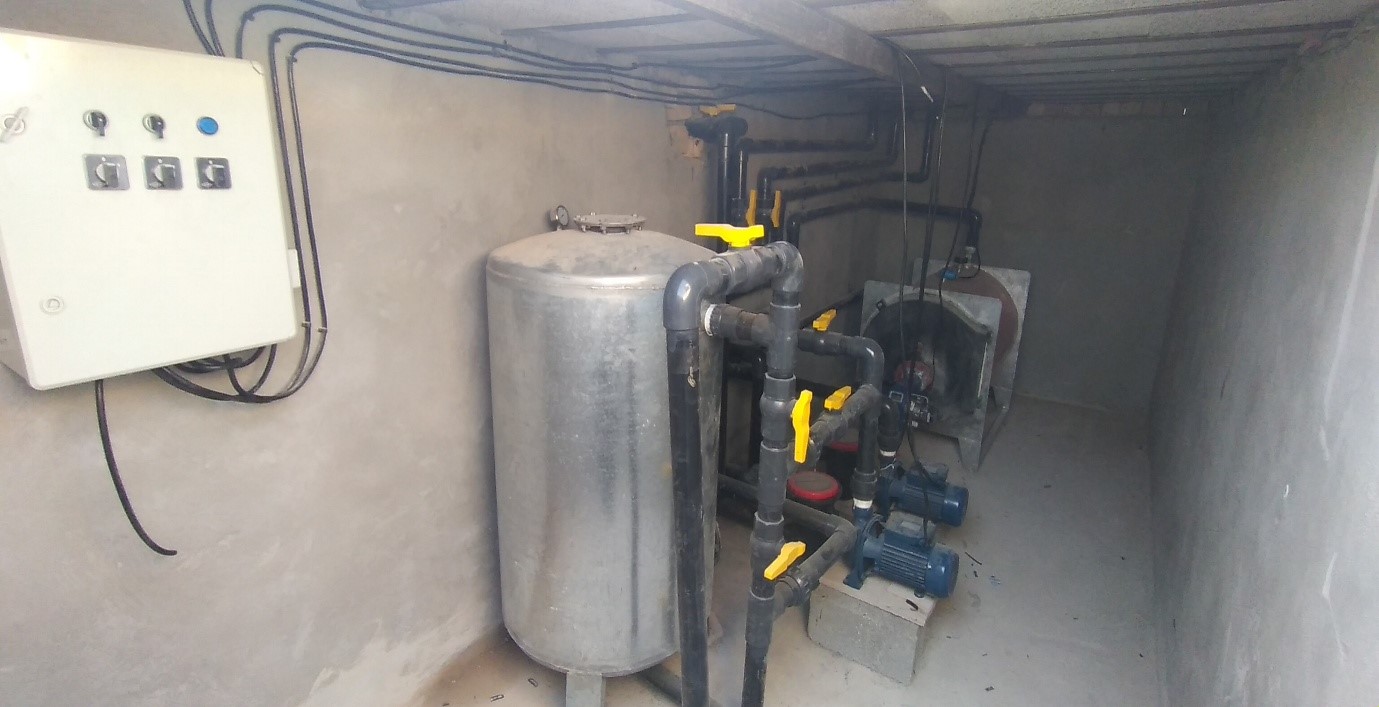

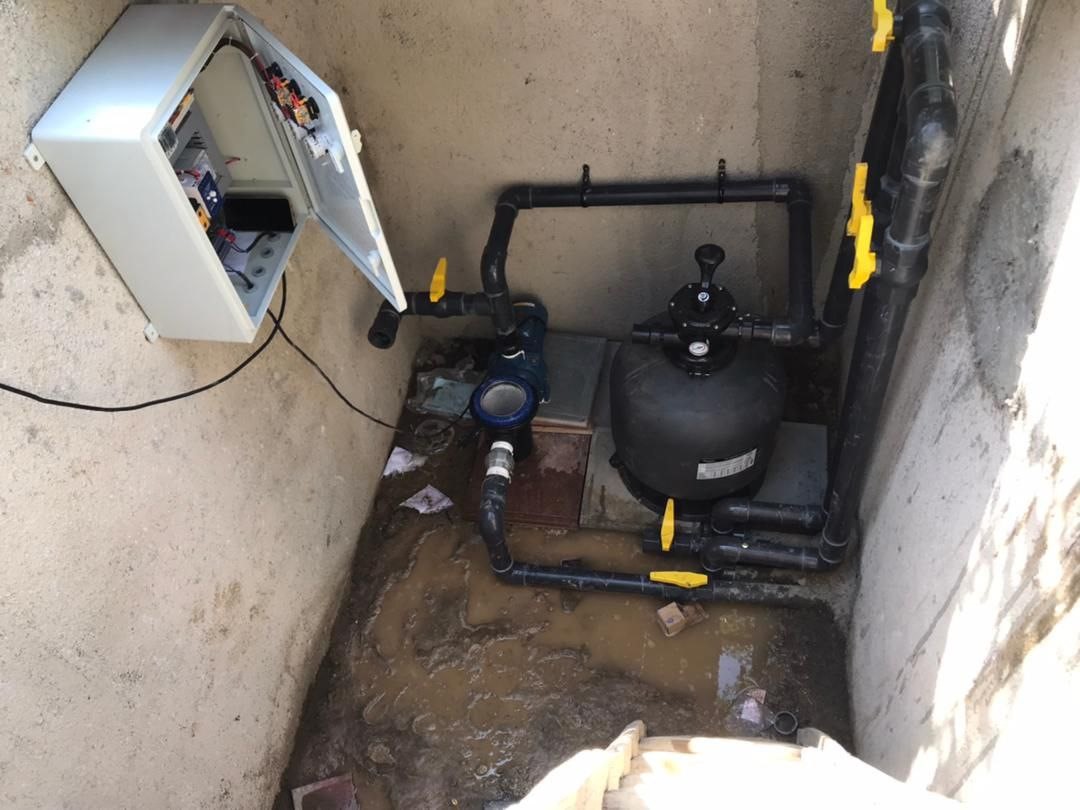

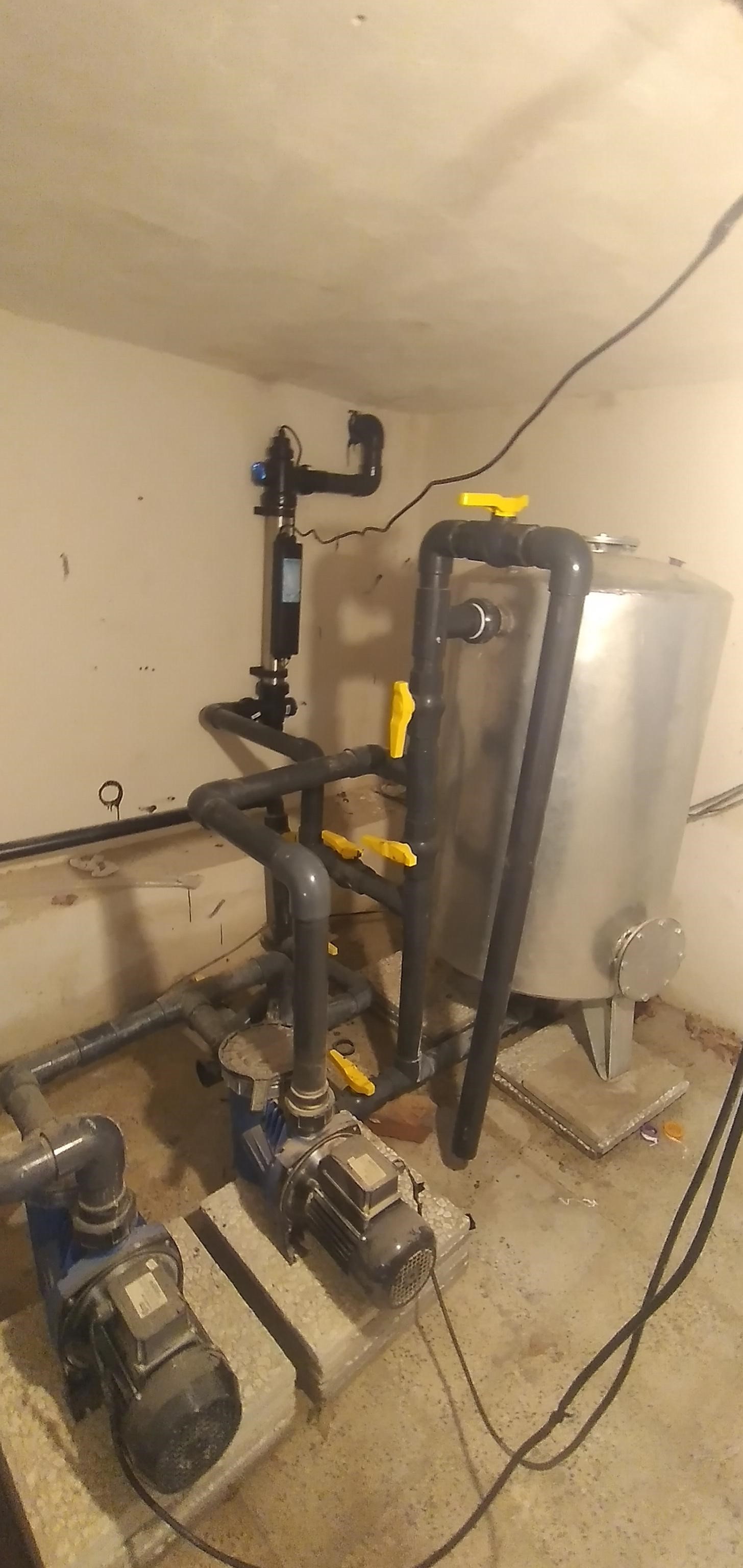

آب استخر پس از خروج از لوله تخلیه کف استخر و اسکیمر وارد استرینر پمپ میشود پس از رد شدن از صافی استرینر وارد محفظه پمپ تصفیه و سپس دستگاه فیلتر شنی و کلرزن خطی یا دستگاه ازن زن یا دستگاه uv میشود و پس از ضد عفونی شدن از طریق لوله های فوت کن یا شوتینگ به داخل استخر وارد میشود در استخرهای سرریز لوله تصفیه آب ممکن است در کف استخر اجرا شود محاسبه تعداد لوله های شوتینگ نسبت به قطر لوله ورودی استخر میزان ورودی آب به استخر و عرض استخر که لوله شوتینگ قرار میگیرد از تعداد ۳ تا ۸ انشعاب از یک لوله گرفته میشود.

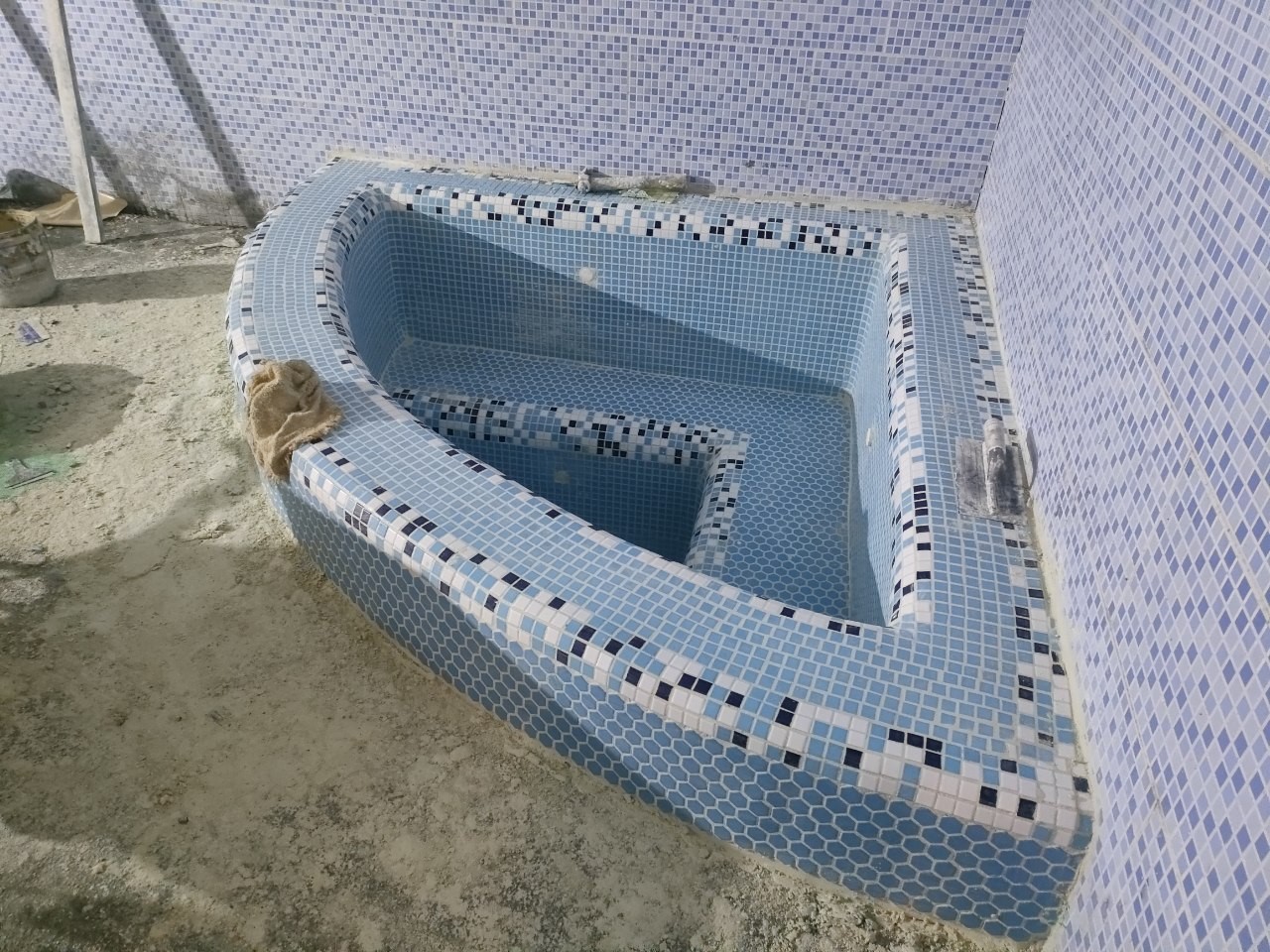

لوله کشی و نصب رینگ جکوزی:
لوله کشی جکوزی مقداری با لوله کشی استخر متفاوت است در لوله کشی جکوزی سه بخش مورد نظر است:
- لوله کشی تصفیه آب جکوزی
- لوله کشی آبگرم جکوزی
- لوله کشی و اجرای رینگ جکوزی
- لوله کشی هواگیری واتر جت رینگ جکوزی
انواع استخرها بر حسب شیوه تصفیه آب:
- خزینه
- استخر سرریز
- استخر با اسکیمر
- استخر با آب گذرا
طراحی موتورخانه گرمایش استخر و جکوزی به چند طریق انجام میشود؟
- گرمایش آب استخر با دیگ حرارت مستقیم
- گرمایش آب استخر و جکوزی با سیستم شوفاژ
- گرمایش آب استخر و جکوزی با پکیج استخری
تصفیه آب استخر و جکوزی به چند روش انجام میشود؟
- تصفیه آب استخر با فیلتر شنی
- تصفیه آب استخر با فیلتر کارتریجی

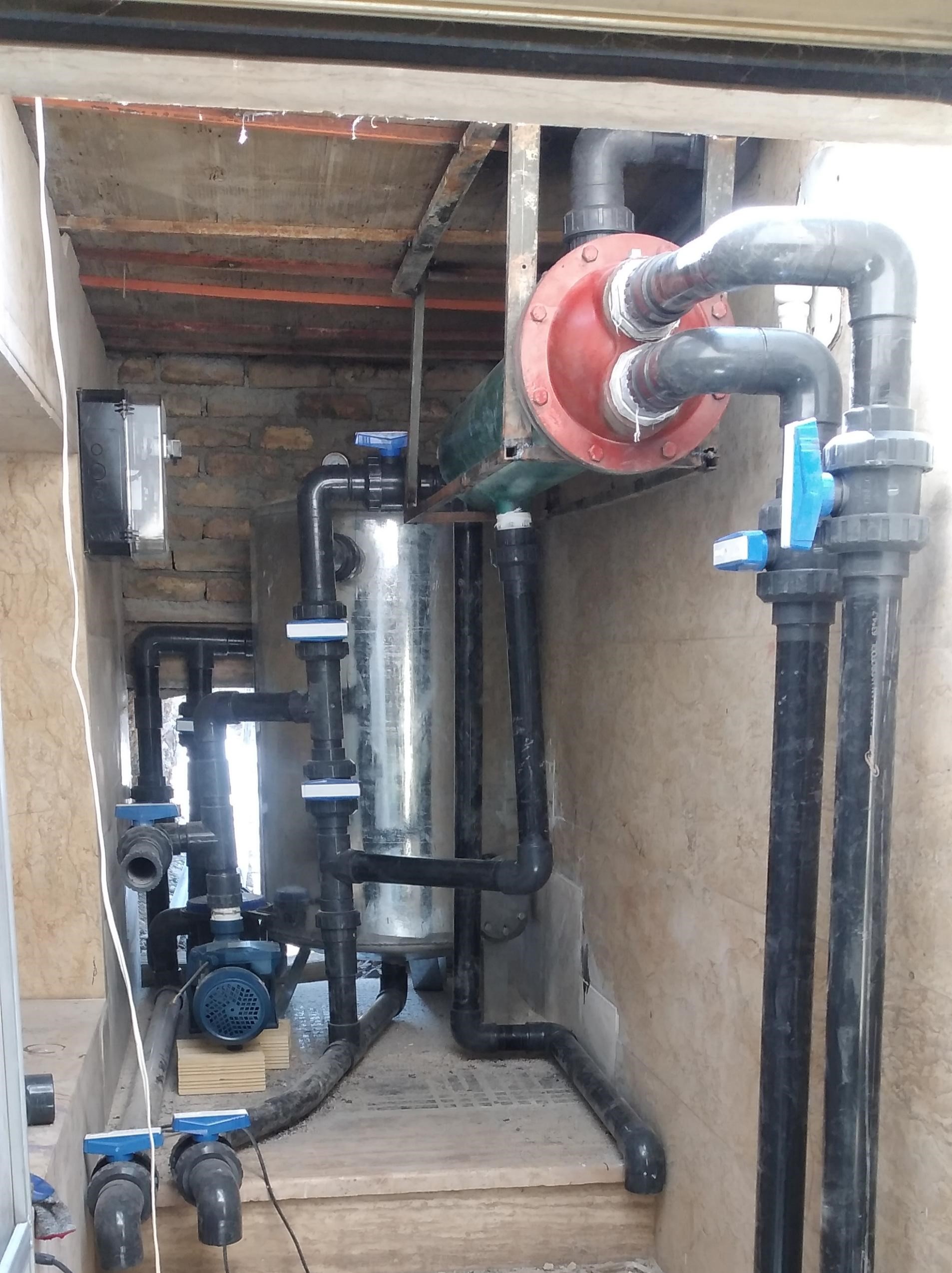

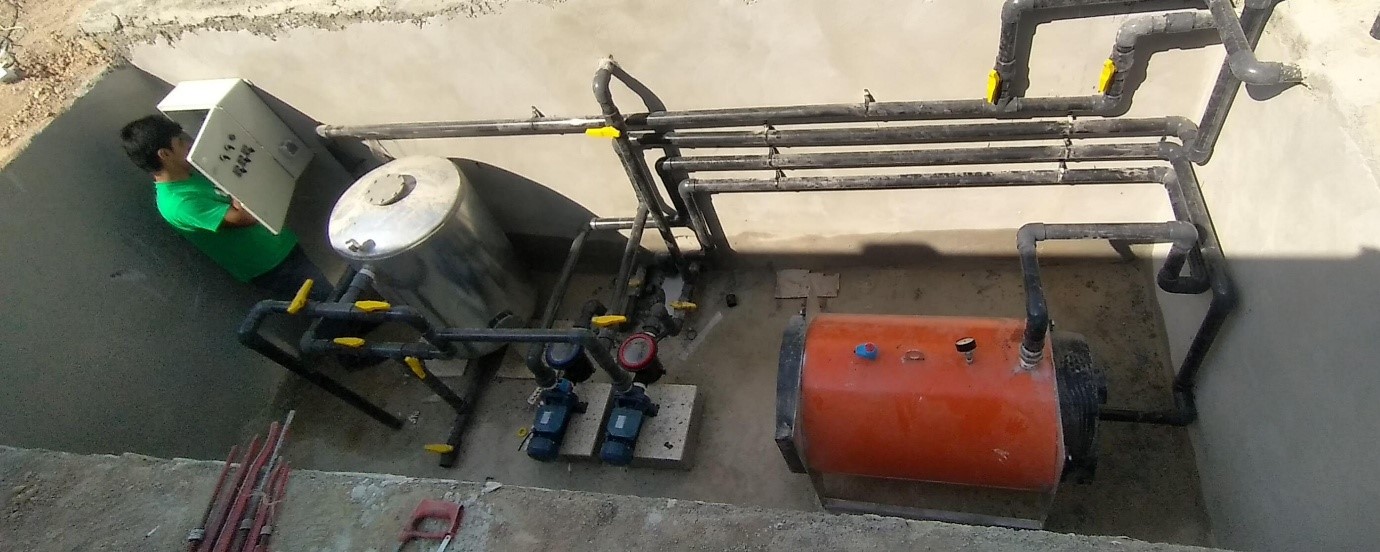

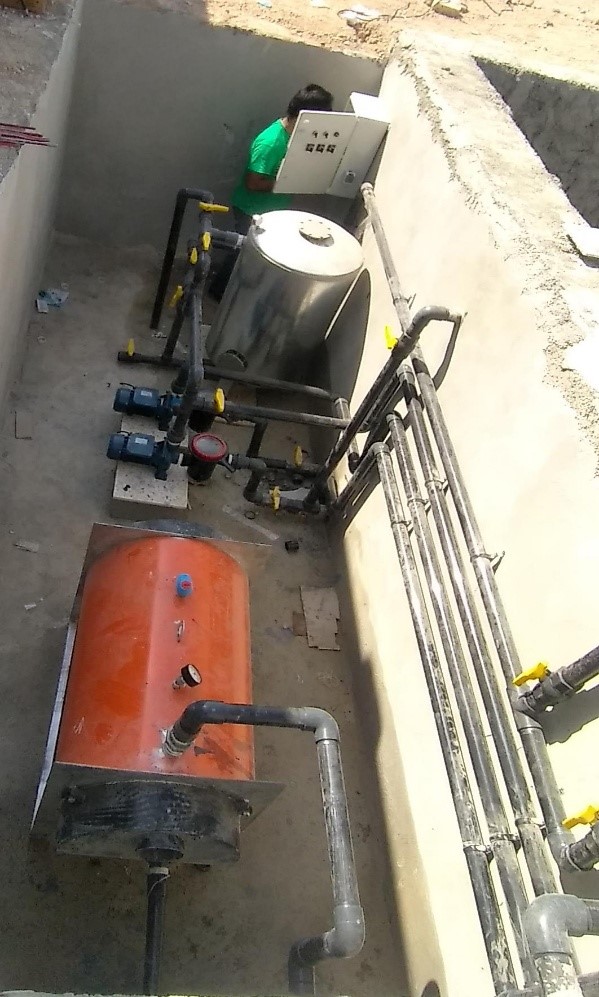

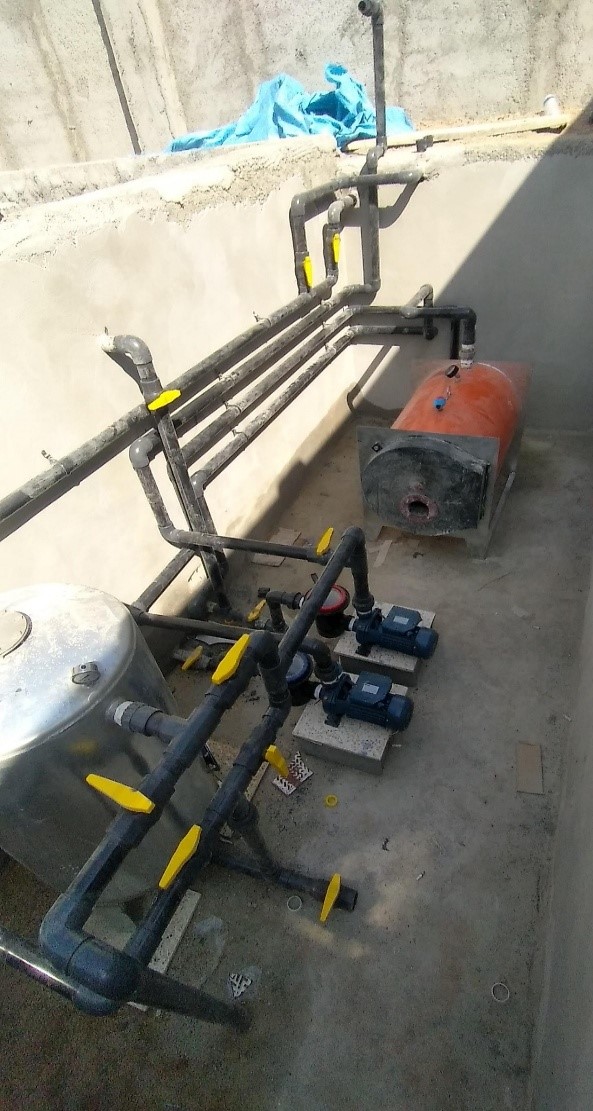

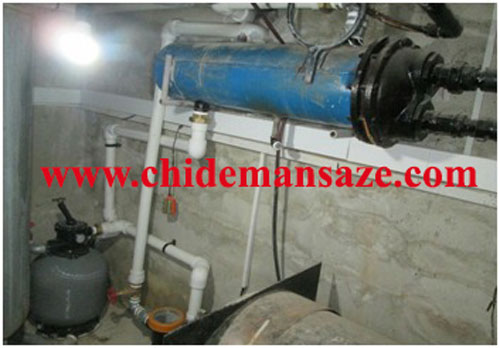

لوازم وتجهیزات مورد نیاز برای موتورخانه گرمایش و تصفیه استخر و جکوزی:
- پمپ آب استخر
- استرینر(موگیر پمپ(
- فیلتر شنی)فایبرگلس-گالوانیزه-استیل)
- دستگاهuv
- دستگاه ازن
- دستگاه کلرزن
- دیگ آب گرم استخر(گالوانیزه-ورق سیاه)
- مشعل گازی -گازوئیل سوز
- دیگ بخار(سونا بخار)
- سختی گیر)رزینی)
- مبدل حرارتی استخر و جکوزی)لوله مسی-استیل)
- منبع کویل دار(کویل مسی)
- منبع انبساط (باز و بسته)
- شیرآلات موتورخانه استخر و جکوزی
- ترموستات)جداری-مستغرق)
- ترمومانومتر)گرما -دما سنج)

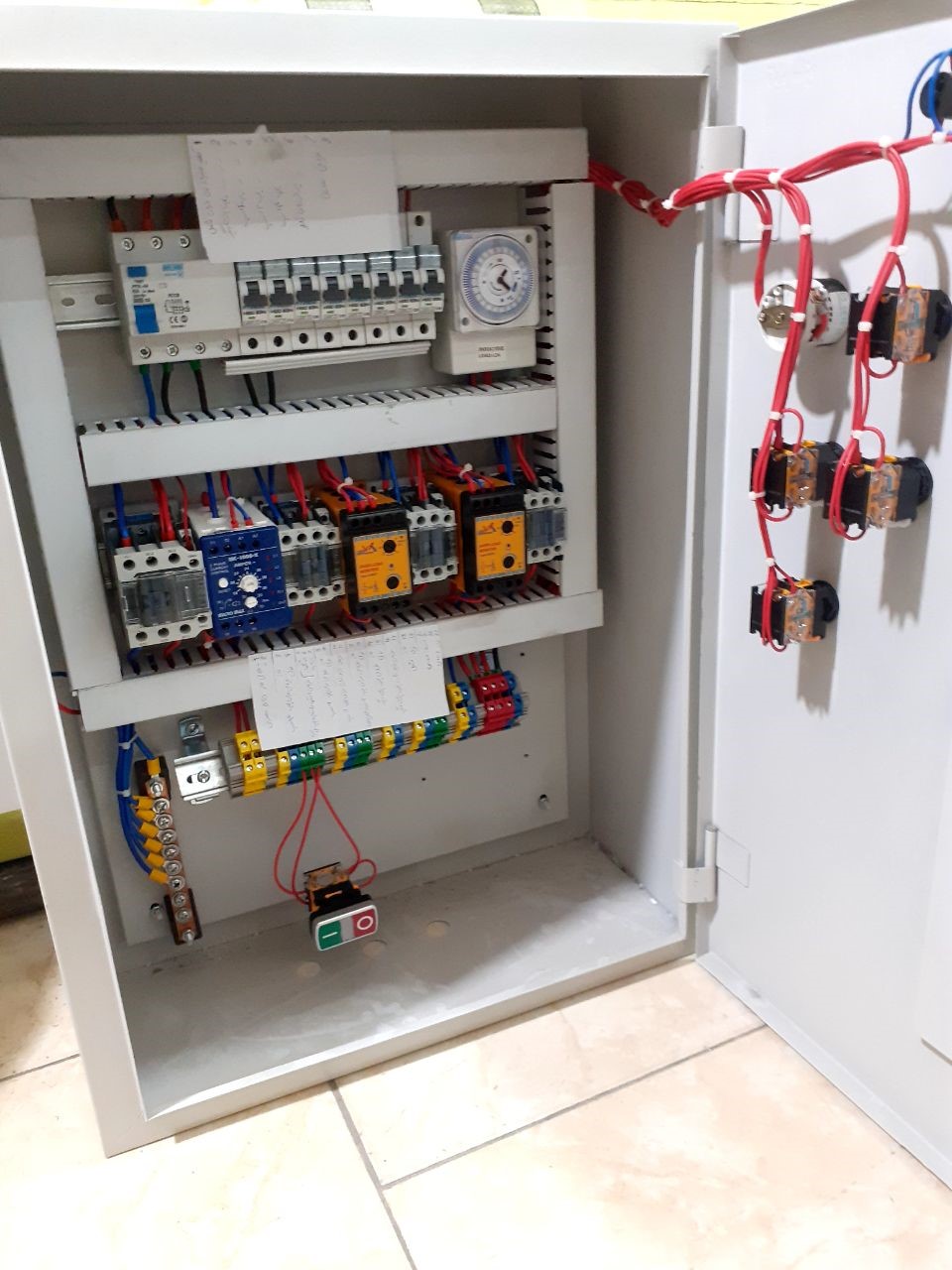

- تابلو برق موتورخانه
- اتصالات موتورخانه استخر و جکوزی
قسمت های مختلف استخرهای عمومی شنا بصورت زیر میباشد :

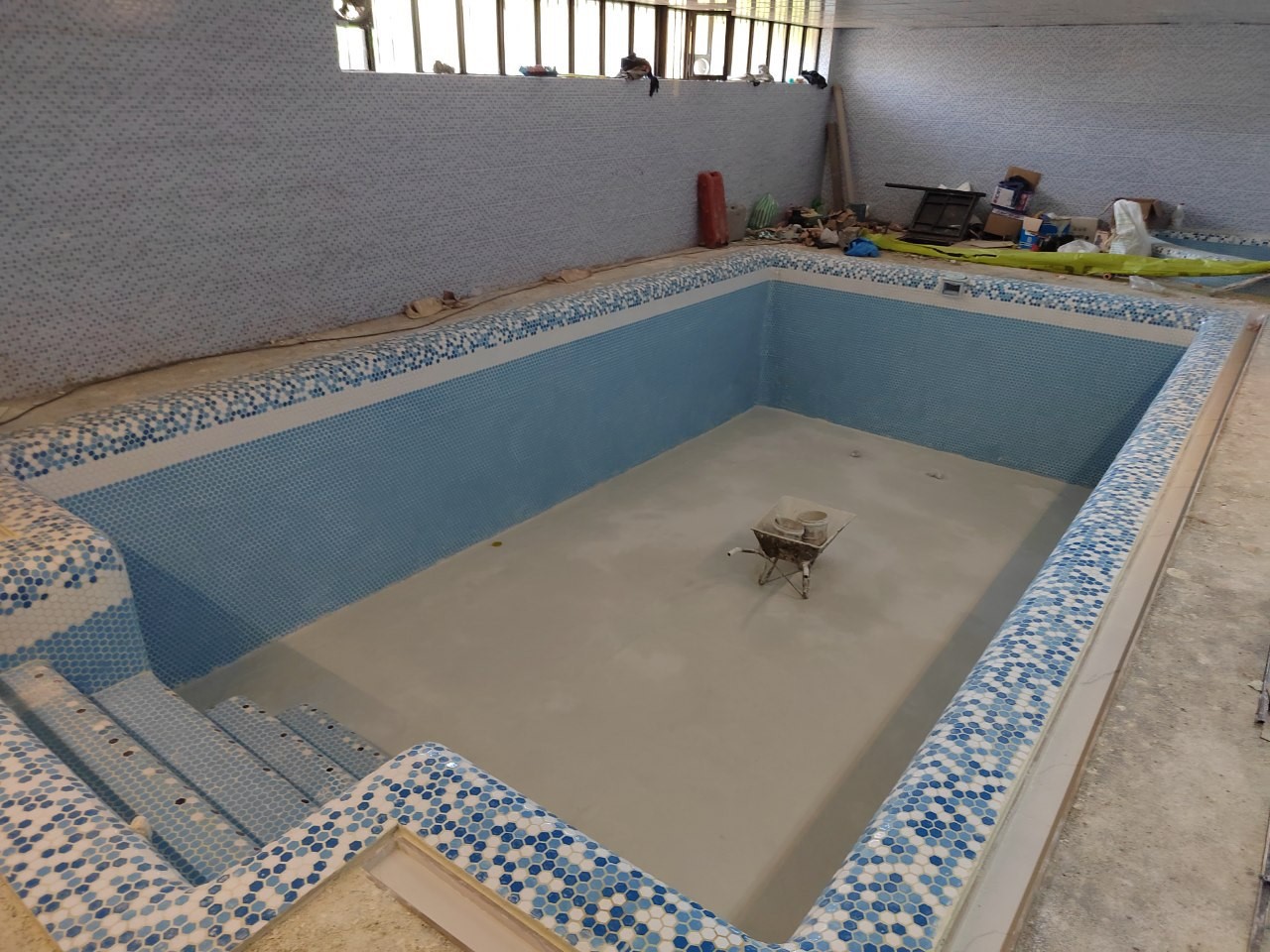

- کاسه استخر شنا
- سالن استخر شنا
- ورودی استخر شنا
- رختکن استخر
- دوش ها
- سرویس بهداشتی
- سونای بخار
- سونای خشک
- جکوزی
- حوضچه آب سرد
ورودی و رختکن:
برای آسایش ورزشکاران در ورودی و رختکن سالن استخرهای عمومی شنا نیاز به سیستم تهویه مناسب سرمایشی برای فصول گرم سال و سیستم گرمایشی برای فصول سرد سال باعث بوجود آمدن محیطی آرام برای استفاده کنندگان از امکانات استخر ، سونا و جکوزی و سالن ماساژ و.... میشود.
دوش ها و دستشویی :
آب مورد نیاز برای دوش ها و دستشویی بایستی از درجه حرارتی مناسبی برخوردار باشد بنابرین برای تصفیه آب و گرمایش آب نیاز به تجهیزات مناسبی میباشد این تجهیزات در محلی به نام موتورخانه نصب و راه اندازی میشود.
تجهیزات و رطوبت مورد نیاز سونای بخار:
رطوبت مورد نیاز برای سونای بخار حدود 99 درصد میباشد که با استفاده از تجهیزات مناسب سونا بخار 1- دیگ یا مولد تولید بخار 2- فضای مخصوص ( اتاق سونا بخار) 3- تجهیزات کنترلی محیطی - که تجهیزات فوق در موتورخانه نصب شده و از طریق لوله ( ترجیحا پنج لایه) وارد اتاق سونای بخار میشود یک عدد شیر آب سرد و یک حوضچه برای اتاق سونای بخار و مورد نیاز است.
دمای مناسب آب استخر:
معمولا دمای مناسب برای آسایش شناگران در استخرهای عمومی شنا بین 26 الی 27 درجه سانتیگراد و دمای فوق برای استخرهای خانگی نیز به همین منوال میباشد.
دمای مناسب برای آب جکوزی:
دمای مطلوب برای آب جکوزی طبق استاندارد بین36 الی 42 درجه سانتیگراد میباشد آب جکوزی توسط تجهیزات مناسب و با فشار از طریق پمپ و ورود به رینگ جکوزی از طریق سرجت ها با بدن شناگر برخورد کرده و جکوزی بصورت آب درمانی عمل مینماید.
حوضچه آب سرد:
از نظر برخی از پزشکان حوضچه های آب سرد فواید زیادی برای افراد دارند آب مناسب برای حوضچه آب سرد معمولا بین 5 تا 10 درجه میباشد که بدلیل گرمای هوا و در نتیجه گرم شدن آب شهری اکثر جاها به دنبال سیستم های سرمایشی برای حوضچه آب سرد میباشند و از سیستم های سرمایشی مانند چیلر استفاده میکنند تا بتوانند درجه حرارت آب حوضچه آب سرد را پائین نگه دارند.
سیستم گرمایش آب استخر و جکوزی:
سیستم گرمایش آب استخر و جکوزی از مهمترین بخش های موتورخانه استخر میباشد برای گرمایش آب استخر و جکوزی و محیط پیرامونی استخر نیاز به یک منبع گرمایی بویلر ( دیگ آب گرم )میباشد برای انتخاب بویلر مناسب موتورخانه استخر و جکوزی نیاز به محاسباتی از قبیل:
- اتلاف حرارتی از سطح و دیواره استخر
- بار استحمامی افراد ( میزان مصرف آب گرم در دوش ها و سرویس دستشویی ها)
- بار گرمایشی سالن سرپوشیده استخر
- بارهای گرمایی برای جکوزی
مورد نظر طراح استخر قرار میگیرد.

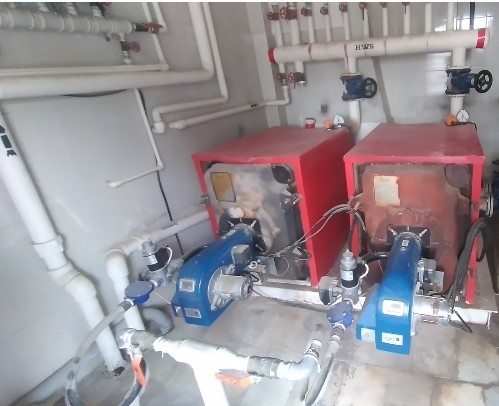

بویلرها در انواع مختلف موجود میباشند:

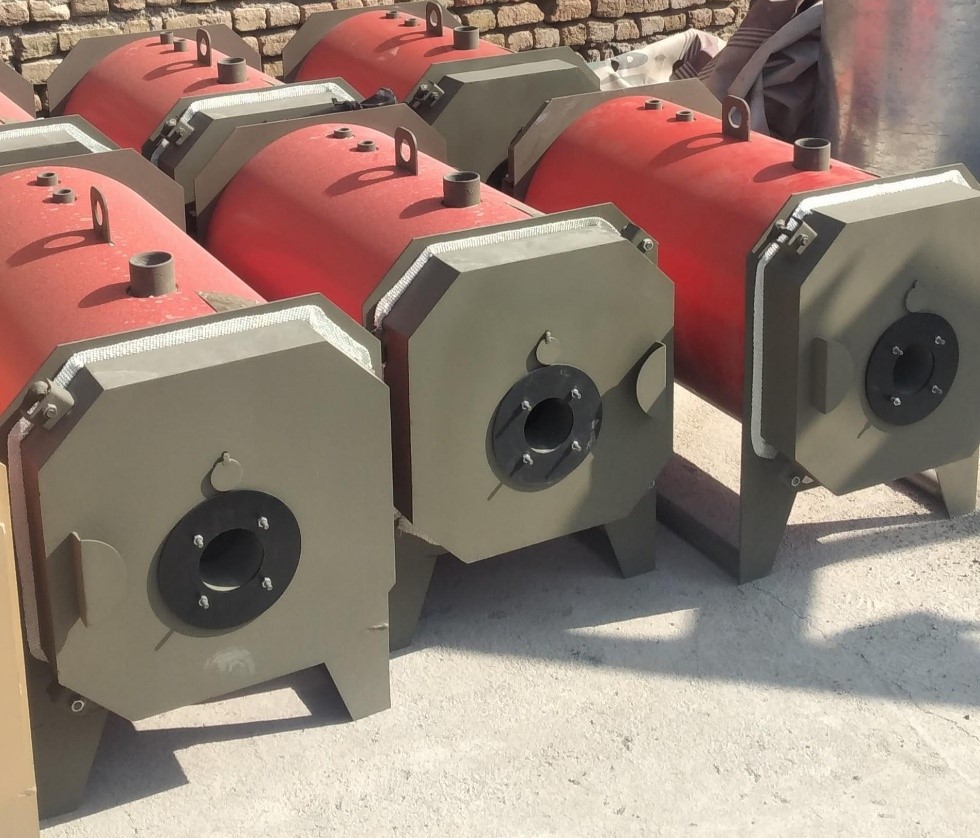

- دیگ فولادی ورق سیاه
- دیگ فولادی ورق گالوانیزه استخری
- دیگ چدنی (پره ای)
از مزیت های دیگ های فولادی نسبت به دیگ های چدنی توان تحمل فشار بالاتر نسبت به دیگ های چدنی تحمل فشار در تنش های حرارتی که در نهایت باعث تامین امنیت محیط موتورخانه میباشد که بسیار مورد اهمیت است.
اصولا برای طراحی محاسباتی استخر 3نوع اتلاف حرارتی در نظر میگیرند.
- اتلاف حرارتی از سطح و تبخیر سطحی
- اتلاف حرارتی توسط آب جبرانی
- اتلاف حرارتی از دیواره ها و کف استخر( که بسیار جزئی و قابل چشم پوشی است )
اتلاف حرارتی توسط آب جبرانی به ازای هر شناگر حدودا 10 الی 20 لیتر بر روی بدن شناگران در اثر فعل و انفعالات تلف میشود یعنی به ازای هر 100 نفر حدود 30000 تا 40000 کیلوکالری انرژی به آب و محیط استخر اضافه میشود اما نمیتوان به عنوان عددی ثابت در اتلاف حرارتی آب استخر در نظر گرفت اما میتوان بعنوان ضریب اطمینان در طراحی استخر محاسبه نمود.
انواع استخر بر حسب استفاده کنندگان:
- *استخر تعلیماتی
- *استخر عمومی
- *استخر قهرمانی
- *استخر واتر پلو
- *استخر آب درمانی
ابعاد استاندارد استخر:
ابعاد استاندارد جهانی توسط فدراسیون فینا ( FINA ) تعیین میشود اما در هر شهر یا کشوری این ابعاد ممکن است متفاوت باشد ابعا مورد نظر را میتوانید از فدراسیون شنا دریافت نمائید معمولا ابعاد استخرهای شنا را بصورت زیر میسازند :
- الف – 13.50 *25 متر
- ب – 16 * 33 متر
- پ – 50 * 25 متر یا 50 * 21 متر
تجهيزات و لوازم دور استخر و جکوزی :
در استخرهاي شنا لوازم و تجهيزات متنوعي مانند نرده کنار استخر ، پله استخری استیل، سكوهاي استارت، تخته يا برج هاي شيرجه، طناب هاي شناور و تجهيزات واترپلو و ساير وسايل مورد نياز وجود دارد که برای شناگران ضروری است.
گندزدايي آب استخر
آب استخرهاي شنا شاید به مصرف شرب نرسد اما بهتر است از نظر بهداشتی در حد آب شرب برسد زیرا هم با بدن شناگر در تماس است که در صورت آلودگی آب باعث انتقال بيماري پوستی و روده ای شود و هم اینکه ممکن است شناگر در حین شنا مقداری از آب را بخورد که در صورت آلودگی موجب بيماري در شناگر شود.
چراغ هاي استخری:
وجود چراغ هاي زير آب استخر باعث ايجاد فضای دلنشین تر ميشود و امکان نظارت غریق نجات بر شناگران بیشتر ميشود چراغ هاي استخری بهتر است برروی دیوار استخر و در کاسه استخر نصب شود و فاصله مناسب چراغ استخر از لبه استخر ۶۰ سانتیمتر پایین‌تر باشد.
ارتفاع انواع استخر :
استخرها در ارتفاع مختلفی ساخته میشوند نوع استخر در ارتفاع استخر تاثیر گذار است.
- ارتفاع استخر تعلیماتی مبتدیان از عمق 70 سانتیمتر تا 120 سانتیمتر ساخته میشود.
- ارتفاع استخرهای عمومی شنا از عمق 125 سانتیمتر تا 350 سانتیمترساخته میشود.
- ارتفاع استخر قهرمانی بین 180 سانتیمتر تا ماکسیمم 450 سانتیمتر ساخته میشوند.
- ارتفاع استخر آب درمانی بین 120 سانتیمتر مینیمم تا 130 سانتیمتر ماکسیمم طراحی و ساخته میشوند.
گروه چیدمان سازه هنر آمادگی دارد کلیه خدمات طراحی و ساخت استخر شنا، سونا و جکوزی و کلیه خدمات اجرای تاسیسات موتورخانه استخر را بصورت حرفه ای از صفر تا صد برعهده بگیرد برای اطلاع از برآورد هزینه تاسیسات استخر و جکوزی و خرید تجهیزات موتورخانه میتوانید با ما تماس بگیرید یا بصورت حضوری به دفاتر و فروشگاه چیدمان سازه تشریف بیاورید.
