اجرای لوله کشی تصفیه استخر _ نصب دستگاه تصفیه آب استخر و جکوزی

هزینه اجرای لوله کشی تصفیه آب استخر و جکوزی - اجرت لوله کشی استخر خانگی و استخر باغ ویلایی – قیمت اجرای لوله کشی موتورخانه استخر



از جمله هزینه های تاسیسات استخر شامل هزینه اجرای لوله کشی تصفیه آب استخر و جکوزی و نصب دستگاه تصفیه آب استخر ( دستگاه فیلتر شنی )و اجرت لوله کشی استخر خانگی و هزینه اجرای لوله کشی موتورخانه استخر عمومی شنا و استخر خانگی و باغ ویلایی می باشد لوله کشی استخر و جکوزی جزئی از سیستم گرمایشی و تصفیه آب استخرهاست که برای آسایش استفاده کنندگان استخر در ساختمان های مسکونی و ویلایی طراحی و اجرا میشوند هزینه تاسیسات استخر بسته به کیفیت لوازم موتورخانه استخر و لوله ،اتصالات استخر و اجرای تاسیسات موتورخانه بسیار متفاوت است در اجرای تاسیسات استخر، حجم پروژه تاسیسات استخر نسبت به میزان لوازم و تجهیزات تاسیسات استخر نقش تعیین کننده ای در قیمت تمام شده تاسیسات استخر دارد به همین خاطر اجرای تاسیسات استخرعمومی شنا بدلیل حجم لوازم و تجهیزات و اجرا با هزینه بسیار بیشتری نسبت به تاسیسات موتورخانه استخر خانگی و موتورخانه استخر باغ ویلایی ) تمام میشود اما توجه داشته باشید که تاسیسات مکانیکی استخر ها طبق استاندارد مشخصی طراحی و اجرا میشوند و کیفیت و راندمان تاسیسات مکانیکی استخر نیز طبق همین استاندارد مطابق استاندارد 11203 ملي ايران مؤسسه استاندارد وتحقيقات صنعتی ایران استخرهای شنا - الزامات عمومي ICS:97.220.10 و مبحث 14 تاسیسات مکانیکی ساختمان تعریف شده است قبل از شروع به اجرای تاسیسات مکانیکی ساختمان و استخر عمومی شنا نیاز به تهیه یکسری نقشه های معماری و محاسباتی سازه استخر و طراحی تاسیسات موتورخانه استخر بصورت دقیق میباشد اصولا محاسبات سازه توسط مهندس عمران -سازه های هیدرولیکی و محاسبات تاسیسات و تهیه نقشه تاسیسات مکانیکی استخر شامل نقشه لوله کشی استخر و نقشه تجهیزات موتورخانه استخر توسط مهندس مکانیک انجام می شود امروزه بر خلاف گذشته که از لوله های گالوانیزه در لوله کشی استخر ها و ساختمان سازی استفاده میشد، لوله کشی استخر و جکوزی با متریال های مختلفی اجرا میشود که هر کدام دارای مشخصات فنی و استاندارد های خاصی میباشند که در مورد کیفیت اجرا میتوان مطابق آیین نامه تاسیسات مکانیکی ساختمان عمل نمود در آیین نامه تاسیسات مکانیکی استفاده از لوله های ترموپلاستیک که تحمل گرمایی تا 80 درجه سانتیگراد را دارا باشند مجاز میباشد اما توجه داشته باشید که استفاده از لوله های ترموپلاستیک در لوله های رفت و برگشت به استخر و جکوزی مجاز است و در اتصال مستقیم به دیگ آب گرم استفاده از لوله های ترموپلاستیک مجاز نمیباشد و بایستی حتما از لوله های فولادی سیاه در لوله مشترک و نصب به دیگ آب گرم استفاده نمود انواع لوله های پر مصرف در لوله کشی استخر بصورت زیر میباشد. لوله کشی استخر و جکوزی با لوله upvc ، لوله کشی استخر با لوله پلی پروپیلن pp ( لوله اتویی) و یا لوله کشی استخر با لوله پلی اتیلن PE انجام میشود بهترین گذینه برای لوله کشی موتورخانه مرکزی استفاده از لوله سیاه فولادی است لوله کشی با لوله سیاه فولادی توسط اجرای جوشکاری با قوس الکتریکی انجام میشود و نیاز به تخصص بالایی در حد لوله کشی گاز شهری دارد همچنین استفاده از لوله گالوانیزه در استفاده از شیر مشترک و اتصال به دیگ آب گرم مجاز نمیباشد از موارد دیگر در تعیین هزینه تاسیسات استخر ، محل پروژه اجرای تاسیسات مکانیکی (داخل شهر یا خارج محدوده شهر) میباشد که در هزینه های تمام شده تاسیسات موتورخانه استخر تاثیر گذار است. برای خیلی از افراد این سوال پیش می آید که هزینه لوله کشی استخر سونا و جکوزی چگونه محاسبه میشود؟ و همچنین لوله کشی استخر را با لوله upvc یا لوله pp پلی پروپیلن (لوله اتویی آذین ) انجام دهند کدام یک بهتر است و دوام بیشتری دارد ؟ بهترین روش لوله کشی استخر و جکوزی کدام است ؟ معمولا هزینه های لوله کشی استخر و تاسیسات موتورخانه استخر نسبت به حجم لوله کشی ، تعداد نصب شیر فلکه و تجهیزات استخر شامل لوله کشی آبشاری ،تعداد لوله های دهش ، تعداد سرجت و نازل جکوزی ، نوع رینگ جکوزی تعیین میگردد همچنین قیمت لوله کشی موتورخانه استخر و جکوزی نیز به میزان تجهیزات و لوازم موتورخانه استخر بستگی دارد تعداد پمپ ها ، مبدل ، دستگاه تصفیه شنی ، دستگاه کلرزاسیون ، دستگاه اوزون و نوع و تعداد دستگاه حرارت مرکزی ( دیگ و مشعل و منبع کویل ) و نوع دیگ چدنی یا دیگ فولادی و یا پکیج مشخص می شود معمولا نقشه تاسیسات مکانیکی در جزئیات هر پروژه با پروژه دیگر متفاوت است به همین دلیل قیمت اجرای موتورخانه هر پروژه نسبت به پیچیدگی های پروژه تاسیسات مکانیکی فوق محاسبه میشود کیفیت لوله استخر و اتصالات استخر و فاصله موتورخانه استخر تا استخر و جکوزی هزینه های خرید و اجرای لوله کشی استخر و جکوزی را بالا میبرد در جکوزی هزینه رینگ نسبت به نوع رینگ استیل یا لوله سفید و همچنین قطر جکوزی و تعداد نازل های موجود در جکوزی که نسبت به تعداد افراد تعیین میگردد مشخص میشود معمولا قطر مورد نیاز تمام شده جکوزی برای تعداد چهار نفر حداقل 230 سانتیمتر مورد نیاز است در جکوزی های استاندارد تعداد رینگ مورد نیاز بصورت دوطرفه میباشد یعنی نازل هایی که برای هر نفر در کمرکش جکوزی قرارداده میشود در همان راستا عمودی هر نازل که در کمر کش جکوزی قرار میگیرد یک نازل در پشت ساق پای فرد استفاده کننده از جکوزی بصورت استاندارد قرار میگیرد که آب پس از عبور از پمپ استخر وارد فیلتر شنی استخر شده و پس از تصفیه آب استخر و عبور از مبدل حرارتی (در استخرهای گرمایش آب) و دستگاه کلر زن توسط شیر سرجت هوای آب تخلیه شده و آب با فشار ثابت از طریق سرجت وارد جکوزی میشود و مرحله آب درمانی و ماساژ را کامل میکند از روش های متداول لوله کشی استخر میتوان به لوله کشی استخر با لوله pp پلی پروپلین یا به اصطلاح لوله سبز (لوله اتویی) و در چند سال اخیر لوله کشی با لوله upvc اشاره نمود لوله ها هر کدام دارای خصوصیات فنی به خود هستند که در ادامه به مزایا و معایب هر کدام خواهیم پرداخت.

از الزامات لوله کشی استخر و انتخاب تجهیزات موتورخانه استخر:

1-سایز لوله ها در لوله کشی موتورخانه توسط مهندس تاسیسات و با توجه به هد پمپ و دبی جریان آب طراحی میشود .

2- سیستم تصفیه استخر بایستی به گونه طراحی شود که در زمان 24 ساعت 6 بار کل آب استخر را بصورت کامل از سیستم تصفیه عبور داده و کاملا تصفیه نماید.

3-سیستم سیرکولاسیون استخر بایستی طوری طراحی گردد که آب از خروجی پمپ از 3 متر بر ثانیه بیشتر نشود و همچنین آب ورودی به از 1.6 متر بر ثانیه بیشتر نشود برای استفاده از پمپ های با توان بیشتر نیاز به استفاده از لوله با قطر بیشتری میباشد در غیر اینصورت با دبی بالا شکست در لوله ها حتمی است پس بنابر این انتخاب دقیق لوله و تجهیزات نیاز به محاسبات دقیقی دارد.

4-عایق کاری لوله کشی موتورخانه استخر راندمان دستگاه ها را بالا میبرد و دستگاه ها با پرت گرمایی کمتری مواجه خواهد کرد همچنین برای جلوگیری از یخ زدگی و انقباظ و انبساط لوله ها در فصل سرما بهتر است برای تمامی لوله های ورودی و خروجی استخر ، شیر تخلیه و درپوش کار گذاری شود تا بتوان آب باقیمانده داخل لوله ها را تخلیه و خشک نمود.

5- جنس لوله کشی و تجهیزات تصفیه آب استخر بایستی غیر سمی باشند ونصب تجهیزات بایستی مطابق دستورالعمل شرکت سازنده دستگاه انجام شود.

6-اندازه لوله ها در موتورخانه استخر بایستی طوری طراحی گردد که سرعت جرایان سیال باعث تولید صدای آزاردهنده در لوله ها نشود و لوله ها مقاومت لازم را در برابر خوردگی و پوسیدگی زود هنگام داشته باشند همچنین افزایش قطر لوله ها موجب غیر قابل توجیه کردن هزینه لوله کشی نگردد.

7- بدلیل تفاوت تنش مواد و مصالح مختلف مثل لوله و بتن در انبساط و انقباض لوله های دهش و مکش در بتن مدفون نگردند و در حد امکان برای بازدید و تعمیرات و تعویض لوله های استخر و جکوزی در آینده کانال هایی برای محافظت لوله های رفت و برگشت در خارج استخر تا موتورخانه ساخته شوند و با استفاده از دال بتنی بر روی کانال ها از مدفون شدن لوله ها در زیر خاک جلو گیری شود.

8-بهتر است برای تاسیسات گرمایی و سرمایی موتورخانه از لوله های نوع لوله فولادی سیاه تا 6 اینچ ، لوله مسی تا 2 اینچ و برای تاسیسات مکانیکی با دمای حداکثر 80 درجه سلسیوس از لوله سفید پروپیلن pp و لوله upvc حداقل با بیشینه 10 بار استفاده نمود.

9- تمامی لوله ها و شیرآلات در دسترس بایستی به صورت دقیق علامتگذاری شوند و عملکرد هر کدام به صورت کامل مشخص شود.

10-در لوله کشی سیستم های آب گرم ، بخار و بخار چگالیده کاربرد لوله فولادی گالوانیزه مجاز نیست.

11-در لوله کشی بخار و بخار چگالیده و تاسیسات گرمایی بالای 120 درجه سلسیوس استفاده از لوله مسی مجاز نیست.

12- در لوله کشی فولادی با اتصال جوشی اتصال بازشو بایستی با نصب فلنج صورت گیرد.

13 – لوله های ورودی و خروج به استخر و جکوزی تا حد امکان بهتر است از پشت دیواره ها و فقط قسمت نازل با دیواره ها متصل شود و برای در دسترس بودن لوله ها برای هرگونه عملیات و تعمیرات لوله و اتصالات و شیرالات نباید در مصالح بتن و آجر دفن شود.

14- بر روی کلیه لوله های ورودی و خروجی باید شیر قطع و وصل نصب شود.

15- سیستم گردش آب استخر و سیرکولاسیون استخر پس از مکش توسط پمپ به فیلترشنی و درصورت سیستم گرمایشی استخر از فیلتر به مبدل و از مبدل به دستگاه کلر زن خطی و سپس با فشار ثابت به استخر برمیگردد.

16- پمپ استخر باید سرعت گردش جریان آب و نرخ شستشوی معکوس فیلتر (بک واش) را فراهم کند.

17- یک گیج تعیین فشار و مکش باید بر روی هدر مکش پمپ نصب شده باشد و فشار سنج باید در سمت تخلیه پمپ نصب شده باشد همچنین پمپ بایستی خودکار باشد .

18- برای اندازه گیری سرعت جریان شستشوی معکوس در گالن (لیتر) در هر دقیقه باید یک دستگاه دبی سنج نصب شود دبی سنج باید ظرفیت اندازه گیری حداقل ۱٫۵ برابر نرخ جریان طراحی چرخش آب را داشته باشد و همچنین ۱۰ درصد از نرخ جریان واقعی باشد.

19- در سیستم سیرکولاسیون استخر بایستی قسمتی بعنوان محل تزریق مواد ضدعفونی کننده نگهداری مواد ضد عفونی کننده به صورت یکنواخت در سراسر استخر شنا طراحی شود .

مزایای هر کدام از روش های لوله کشی استخر سونا و جکوزی در زیر بصورت مختصر اشاره شده است .


لوله کشی استخر

لوله کشی استخر با لوله upvc :

تعریف UPVc

یوپی وی سیupvc مخفف کلمات (unplasticized polyvinyl chloride)

شکل سخت شده pvc است مخفف پی وی سی (polyvinyl chloride)

پلی وینیل کلراید است که 85 درصد مواد تشکیل دهنده upvc را تشکیل میدهد همچنین برای بدست آوردن خواهص مورد نیاز پروفیل upvc مواد دیگری نیز به ماده اصلی اضافه میگردد که در صورت وجود مواد فوق کارایی نهایی محصول بسیار تحت تاثیر قرار میگیرد upvc و pvc در صنعت ساختمان بسیار پرکاربرد است.

از مزایای لوله و اتصالات UPVC در لوله کشی استخر و جکوزی:

مقاومت بالا در برابر مواد شیمیایی و خوردگی ناشی از اسید ها و بازها و نمک که منجر به خوردگی در فلزات میشوند در لوله های UPVC دیده نمیشود از این رو برای لوله کشی استخر و جکوزی که بحث سلامت شناگران مد نظر است بسیار حائز اهمیت است لوله های UPVC شاید از نظر انعطاف پذیری نسبت به لوله های PVC دارای انعطاف کمتری باشند اما نسبت به انواع لوله های دیگر لوله های upvcدارای انعطاف پذیری و مدول الاستیسیته بالایی هستند که لوله های UPVC را قادر میسازد در برابر فشار بدون ایجاد شکست تغییر شکل دهد همچنین استحکام بالای U-PVC باعث حداقل شدن ضخامت و سبکی این لوله‌ها می‌گردد. لوله‌های U-PVC مزیت سبکی چشمگیری دارند که جنبه ایمنی مهمی محسوب می شود. امکان حمل و نقل آسان، آسیب های کاری را حداقل نموده و نصب و حمل و نقل ارزان تر را تسهیل می کند. یک فرد می‌تواند به راحتی دو لوله‌ی ۶ متری با اندازه ۱۱۰ را حمل کند، ولی تنها قادر است کمتر از5/1 متر لوله ۱۱۰ آهنی را با همان نیرو حمل کند همچنین مقاومت لوله upvc در دمای محیطی و لوله های آب گرم بین -۶۰ تا +۸۰ درجه سانتی گراد واکنشی کاملا طبیعی داشته باشند و تغییر رنگ و تغییر فرم نمی دهند.

کیفیت لوله های upvc :

لوله های یو پی وی سی شبیه لوله های پلی اتیلن نیستند که نشود به آنها افزودنی اضافه نمود اکثر تولید کنندگان غیر معتبر و غیر استاندارد با اضافه نمودن افزودنی ها که معروف به فیلر می‌باشد کیفیت لوله‌ pvcیوپی وی سی را تحت تاثیر قرار می‌دهند و لوله تولید شده شکننده می‌شود.

در ظاهر هر چه لوله یو پی وی سی شکننده‌تر و خشک تر باشد به حد غیر استاندارد نزدیک می‌شود و لوله استاندارد باید نرم باشد و با هر ضربه‌ای براحتی دچار ترک و شکست نشود. در زمینه تولید لوله‌های upvc بسیار ناصادقی و تقلب میشود و هنگام خرید لوله upvc به نشان استاندارد , نام تولید کننده و شماره استاندارد بر روی لوله توجه که برای پوشش کابل مورد استفاده قرار می‌گیرد را نمیتوان برای انتقال آب و فاضلاب بکار برد و ممکن است از استحکام کافی برخوردار نباشد.

اتصالات آب بند:

یک مزیت مهم برای هر لوله آب بندی اتصالات آن است. لوله‌های U-PVC با عمق دخول بالا و سیستم‌های اتصال اورینگی (Push-fit) توانسته است از طریق همین مزیت بسیاری از محصولات سنتی را کنار بزند.

مقدار زبری پایین در لوله UPVC :

زبری لوله عامل بسیار مهم و مؤثری در ایجاد افت فشار و کاهش دبی می‌باشد. لوله‌های U-PVC به دلیل داشتن سطوح داخلی بسیار صیقلی (ضریب زبری و اصطکاک پایین)، مقاومت بسیار پایینی در برابر جریان سیال از خود نشان می‌دهند. علاوه بر این، در بسیاری از لوله‌ها باکتری‌ها در قسمت ‌های زبر و دارای پستی و بلندی لوله تجمع می‌کنند (تشکیل biofilm) و به مرور راه جریان آب را می‌بندند، که این امر باعث افت فشار جریان شده و بر سلامت آب آشامیدنی نیز تأثیر منفی می گذارند. زبری هیدرولیکی پایین لوله‌های U-PVC ,با ممانعت از تشکیل بیوفیلم، علاوه بر کاهش افت فشار، مانع ته نشینی لجن در شبکه‌های فاضلابی شده و در شبکه‌های توزیع آب آشامیدنی نیز باعث کاهش احتمال آلودگی می شود. بنابراین هزینه‌های نگهداری این لوله ها پایین بوده و طراحی اولیه ی خط لوله نیز بهینه تر صورت می گیرد.

استحکام ضربه در لوله‌های UPVC :

تحت شرایط نرمال، لوله‌های U-PVC مقاومت نسبتاً بالایی در برابر آسیب‌های ناشی از ضربه در مقایسه با لوله‌های سفالی، سیمانی و بیشتر مواد رایج در ساخت لوله دارند. با وجود کاهش مقاومت ضربه لوله‌های U-PVC در دماهای بسیار پایین، استحکام ضربه ی آن همچنان بالاتر از حد نیاز است.

کیفیت آب در لوله هایupvc

استفاده از فرمولاسیون مناسب جهت تولید لوله‌های U-PVC موجب می شود تا مطابق استانداردهای NSF 61-62 بتوان از این لوله ها جهت انتقال آب آشامیدنی استفاده نمود و اطمینان حاصل کرد که مقادیر سرب، قلع و سایر عناصر سمی نظیر جیوه، کرم، کادمیم و باریم زیر حدود مجاز استاندارد می باشند.

مقاومت لوله UPVC در برابر شعله:

لوله U-PVC (پلیکا) به سختی آتش می گیرد و در غیاب منبع خارجی شعله به سوختن ادامه نمی دهد. دمای شعله ور شدن خود به خودی آن ۴۵۴ درجه سانتیگراد است، که بسیار بالاتر از اکثر مواد ساختمانی است. در اثر سوختن PVC، گاز HCl آزاد می شود که این گاز از دسترسی اکسیژن به منطقه ی مشتعل شده جلوگیری می کند. به همین دلیل است که PVC را ماده ای خودخاموش شونده می نامند.

قیمت مناسب لوله‌های UPVC :

علاوه بر مزایای ممتاز ذکر شده برای لوله های U-PVC (پلیکا),قیمت این لوله ها بسیار مناسب و قابل رقابت با سایر لوله های پلیمری، فلزی، چدنی و ... می باشند. به طوری که امروزه لوله های U-PVC در دنیا یکی از گزینه های اصلی در شبکه های آب و فاضلاب می باشند.

لوله‌های انتقال فاضلاب و حتی لوله ‌انتقال آب آشامیدنی استفاده می‌شود. Upvc ماده اولیه ساخت درب و پنجره ها می‌باشد این پروفیلها متناسب با شرایط مختلف اقلیمی و آب و هوایی بوده و.در ترکیب مواد اولیه آن از کلسیم و روی به جای سرب استفاده شده است که نه تنها موجب سازگاری با محیط زیست می‌گردد بلکه در سطح آن نیز جلای مناسبی را ایجاد می‌کند که در برابر جذب آلودگی‌های هوا مقاومت می‌نماید. UPVC ( یو پی وی سی ) که نخستین بار در سال 1912 تولید آزمایشگاهی شد بر پایه سنگ نمک و نفت تشکیل شده که طی فرآیندی شیمیایی و پس از گذار از چندین مرحله به پودری سفید رنگ بدل می‌شود که UPVC ( یو پی وی سی ) نام دارد.

لوله کشی استخر

درباره پلی پروپیلن pp

پلی پروپیلنPP یکی از پرمصرف ترین و اساسی ‌ترین بسپار های مورد استفاده در دنیا و بزرگترین مصرف کننده پروپیلن می ‌باشد.

پلی پروپیلن از بسپارش پلی پروپیلن در شرایط دما و فشار نسبتاً ملایم و در حضور کاتالیست معروف زیگلر – ناتا انجام می‌شود. وجود این کاتالیزور ، بسپاری به صورت ایزوتاکتیک را تشکیل می‌دهد که قادر به متبلور شدن تا حدود ۹۰ درصد می‌باشد. پلی‌پروپیلن یک بسپار گرما نرم می‌باشد که در یک بازه گسترده از کاربرد ها شامل فیلم و ورق، قالب گیری دمشی، قالب گیری تزریقی، لوله، کاربردهای صنعتی و ساختمانی و اجزاء خودرو مورد استفاده قرار می‌گیرد. علاوه بر این، بسپار تولید شده از تک پار پروپیلن به‌ طور معمول در برابر حلال های شیمیایی، بازها و اسید ها مقاوم می‌باشد. پلی پروپیلن، یکی از پرمصرف ترین پلیمرهایی است که تولید جهانی آن در سال ۲۰۰۳ به حدود ۳۵٫۸ میلیون تن رسید.

مزایای لوله کشی با لوله سفید (لوله اتویی) pp پلی پروپیلن:

 قیمت نسبتاً ارزان تک پار پروپیلن در مقایسه با تک پارهای دیگر بسپار ها

 قیمت پایین PP در مقایسه با دیگر بسپار ها

 وزن مخصوص و سبک PP

 انعطاف پذیری و طیف گسترده تولید PP با خصوصیات فیزیکی و شیمیایی متغیر

 افزایش کاربردهای جدید و بهبود خواص رده‌های تولیدی جدید

 افزایش مصرف PP به صورت آلیاژ با دیگر بسپار ها مثل اتصالات لوله سفید

 جایگزینی با بسپارهایی مانند PS, PE و غیره

مهمترین ویژگی این ماده خام، مقاومت بالای آن در برابر تاثیرات گرما و مواد شیمیایی است.


لوله و اتصالات pp

در سایه این مقاومت، لوله و اتصالات PP-R نیوب سنتر با موفقیت در تاسیسات آب سرد و گرم قابل استفاده می باشد. به علت رندومی زنجیره ای بودن ساختار مونومر ماده خام PP-R لوله های ساخته شده از این مواد مانع از وجود هر نوع ماده زیستی (بیولوژیکی) در خود می شوند. بنابر این محصولاتی با مشخصات فوق دارای خواص ممتازی هستند که عبارتند از: عدم زنگ زدن، عدم طعم و بوی نامطلوب تا زمانیکه در دمای ۲۰C با فشار ۲۵ اتمسفر مورد استفاده قرار گیرند، طول عمری برابر با ۵۰ سال را دارا هستند.

قابل استفاده در دمای ۲۰C الی ۹۵+ درجه سانتیگراد میباشد.

۱- در برابر مواد شیمایی مقاومت بالایی دارند.

۲- در برابر ضربه مقاومت بالایی دارند.

۳- در مقابل پوسیدگی مقاوم هستند. با آهک ترکیب نمی شوند و زنگ نمی زنند.

۴- به علت اینکه از نفوذ اشعه های ماورا بنفش جلوگیری می کند، جلبک و باکتری در درون آنها اجازه رشد نخواهد داشت رنگ، بو و طعم آب را تغییر نمیدهند

۵- دارای سطح داخلی صاف و صیقلی هستند

۶- در نقاط جوش خوردگی، تقلیل در اندازه قطر لوله پلی پروپیلن صورت نمی گیرد

۷- در برابر گرما و صدا عایق هستند

۸- دارای ۷۰% صرفه جویی زمانی در نصب و با حداقل پرت و ضایعات هستند.

۹- سازگار با محیط زیست هستند.

لوله و اتصالات pp

لوله‌های کامپوزیتی دولایه یا Dual-Laminate که پر کاربرد ترین آن در ایران PVC/FRP و PP/ FRP می‌باشد، نوع خاصی از لوله‌ و اتصالات کامپوزیتی است که در صنایعی که نیاز به مقاومت در برابر خوردگی، بالا می‌باشد، کاربرد دارد که بسته به نوع ماده خورنده، لایه ترموپلاستیک آن انتخاب و با FRP یا رزین به همراه الیاف، برای تامین خواص مکانیکی، تقویت میشود.

لوله کشی استخر

مزایای لوله کشی با لوله پلی اتیلن

اطلاعات فنی و کاربرد اتصالات پیچی پلی اتیلن

موارد استفاده و کاربرد اتصالات پیچی فشار قوی

1. شبکه های آبرسانی (آب شرب) شهری و روستایی

2. سیستم های آبیاری تحت فشار (قطره ای و بارانی) در کشاورزی

3. شبکه های آبرسانی غیرشرب و فضای سبز پارک ها و شهرداری ها

4. تاسیسات انتقال مواد شیمیایی، اسیدی و قلیایی

5. آبرسانی و فاضلاب صنعتی

6. کاورینگ و پوشش کابل های مخابراتی و برق

مزیت و ویژگی های اتصالات پیچی فشار قوی

1. مقاوم در برابر فشار بالا تا ۱۶bar

2. مقاوم در برابر ضربه و فشار و تنش های فیزیکی

3. مقاوم در برابر محیط های شیمیایی و اسیدی و قلیایی و حلال ها (بسته به نوع مواد شیمیایی متفاوت است)

4. مقاومت در مقابل تغییرات دما از ۴۰- تا ۸۰+ درجه سانتیگراد

5. مقاومت بالای اتصالات پلی اتیلن در مقابل اشعه مادون قرمز (Infra red) و اشعه ماورابنفش (UV)

6. کاملا بهداشتی و استاندارد جهت انتقال آب آشامیدنی (استاندارد آب شرب)

7. نصب و اجرای سریع، آسان و کم هزینه اتصالات پلی اتیلن

8. عدم پوسیدگی اتصالات پلی اتیلن و زنگ زدگی

9. طول عمر بالای اتصالات پلی اتیلن نسبت به موارد دیگر

لوله کشی استخر

معرفی قسمت ها و اجزای مختلف اتصالات پیچی پلی اتیلن

۱ – اسپیلت

جنس اسپیلت در اتصالات پلی اتیلن از پلی استال است که ترموپلاستیکی سخت بوده و در برابر مواد شیمیایی و همچنین تنش های فیزیکی مقاوم و پایدار می باشد. وظیفه اسپیلت جلوگیری از بیرون زدن لوله پلی اتیلن از داخل اتصال در فشارهای بالا می باشد

۲ – بوشینگ

بوشینگ از جنس پلی اتیلن است و درون اتصالات پلی اتیلن بین اسپلیت و اورینگ قرار می‌گیرد. بوشینگ در زمان اتصال روی قطعه فشاری مضاعف به اورینگ وارد نموده و باعث آب‌بندی اتصال پیچی پلی اتیلن می‌شود.

۳ – او رینگ

اورینگ از جنس لاستیک می‌باشد و وظیفه آن آب‌بندی کردن اتصالات پیچی روی لوله پلی اتیلن است. اورینگ بایستی قابل انعطاف و مقاوم در برابر فشار باشد.

۴ – بدنه و سر پیچ

جنس بدنه اتصالات پیچی پلی اتیلن از پلی پروپیلن می‌باشد و در مقابل فشار، ضربه فیزیکی و تغییرات شیمیایی مقاوم است. پلی پروپیلن در مقایسه با پلی اتیلن مقاوم تر و در مقابل اشعه خورشید از استحکام بالایی برخوردار است .

لوله کشی استخر

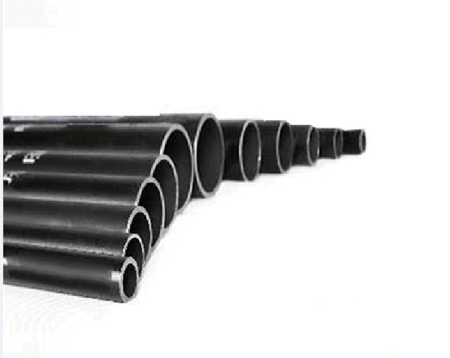

لوله سیاه چیست :

لوله استوانه ای شکل ، توخالی و بلند است که از دو سر باز و دارای سطح مقطع دایره ای شکل میباشد .

لوله های فولادی به صورت کلی به دو دسته تقسیم بندی میشوند :

. لوله فولادی سیاه

. لوله فولادی با رویه گالوانیزه

لوله سیاه فولادی دارای پوشش خاصی نمیباشد و لوله بجنس فولاد و دارای رنگ تیره است اما لوله گالوانیزه همان لوله جنس فولاد است با این تفاوت که برای جلوگیری از زنگ زدگی و خوردگی فولاد با لعاب گالوانیزه پوشش داده شده است .

لوله سیاه فولادی به دو صورت درزدار و بدون درز تقسیم میشوند.

کاربرد انواع لوله سیاه فولادی:

معمولا برای لوله کشی موتورخانه و شوفاژ و پروفیل های ساختمانی و سازه های فلزی از لوله نوع درزدار استفاده میشود روش تولید لوله های درزدار فولادی یا به اصطلاح لوله سیاه در واقع به لوله هایی اتلاق می شود که در نیتجه فرم دهی و جوش دادن ورق های فولادی با ضخامت ها و جنس های مختلف تولید می شوند. لوله های درز دار بصورت سبک( API ) و سنگین در بازار موجود است لوله های سیاه فولادی با طول 6 متری و در سایز های 1.2 ، 3.4 ، 1 ،1.4-1 ، 1.2-1 ، "2 تولید میشوند لوله های با قطر بیشتر از دو اینچ تا 8 اینچ معمولا بصورت سنگین تولید میشود تحمل فشار لوله های سیاه درزدار معمولا 10 بار و فشار کار لوله سیاه درزدار 6 بار است.

برای زمینه های متنوع صنایع مانند گاز ، ساختن مخازن تحت فشار بالا در تاسیسات پالایشگاه ، نیروگاه ها و … از لوله های بی درز استفاده می شود. لوله های درز دار بسته مورد استفاده، قطر و ضخامت، روش تولید و نوع جوش به خصوص تنوع قابل ملاحظه ای دارند که معمول ترین و پر مصرف ترین آنها لوله درز مستقیم جوش الکتریکی ERW ، درز مستقیم جوش ماهیچه ای LSAW و لوله های با درز جوش اسپیرال SPIRALLY WELDED می باشند.

روش تولید لوله سیاه درز دار فولادی:

برش کاری و آماده کردن نوار ورق به اندازه ی محیط لوله ها

تبدیل ورق به لوله

جوش کاری درز لوله

براده برداری از سطح جوش

تقسیم لوله تولیدی به چندین شاخه مساوی

قاب گیری و صاف کاری لوله تولیدی

بازرسی و کنترل کیفیت لوله تولیدی

مراحل تولید لوله سیاه بدون درز فولادی:

لوله های مانیسمان که با نام های بدون درز نیز شناخته میشوند و نام اولین تولید کننده آلمانی تبار آن است و تنها در ایران با این نام شناخته میشود و در اصطلاح علمی به آنها سیمی لس گفته میشود؛ به آن دسته از لوله های سیاه فولادی گفته میشود که بصورت قالب گیری ساخته میشوند و بر خلاف لوله های درز دار که با فرآیند ورق فولادی و شکل دهی و جوش و سرانجام غلطک استفاده میشود لوله های مانیسمان از مقاطع فولادی به شکل شمش و از طریق حرارت و کشش و غلطک و عبور از زره و همچنین نیروهای گریز از مرکز ساخته میشود و در صنایع مختلف نفت و گاز و ساخت مخازن تحت فشار بالا در تاسیسات پالایشگاه ، نیروگاه به لحاظ یکنواختی ، عدم جوش و آسیب پذیری و عمل فشار بیشتر از لوله های مانیسمان استفاده فراوانی میشود.


در صورت نیاز به مشاوره و پیمانکار تاسیسات استخر و مجری تجهیز موتورخانه استخر و کلیه خدمات ساخت استخر سونا و جکوزی از صفر تا صد میتوانید همین حالا با ما تماس بگیرید.
