مشعل گازی اتمسفریک:
لیست قیمت مشعل گازی بدون فن اتمسفریک اخگر 09195809048
فروش انواع مشعل گازی اتمسفریک کارخانه اخگر از طریق فروش تلفنی انجام میشود مشتریان عزیز برای اطلاع از قیمت مشعل گازی بدون فن اتمسفریک میتوانید با کارشناسان ما تماس بگیرید فروشگاه چیدمان سازه برای رفاه حال مشتریان عزیز در سراسر کشور و جلوگیری از اتلاف وقت در پراکندگی خرید از سایت ها و فروشگاه های مختلف کلیه لوازم و تجهیزات مورد نیاز شوفاژخانه و تصفیه خانه استخر را با تخفیف مناسب برای خریداران ارسال می نماید.
مشعل گازی اتمسفریک اخگر با مصرف برق کم، عمر طولانی دارای تائیدیه از شرکت ملی گاز ایران میباشد برای اطلاع از قیمت انواع مشعل اتمسفریک و مشاوره، طراحی، نظارت و اجرای تاسیسات شوفاژخانه ساختمان و تصفیه خانه استخر و جکوزی خود با ما تماس بگیرید.
مشعل ( اتمسفریک بیصدا اخگر )

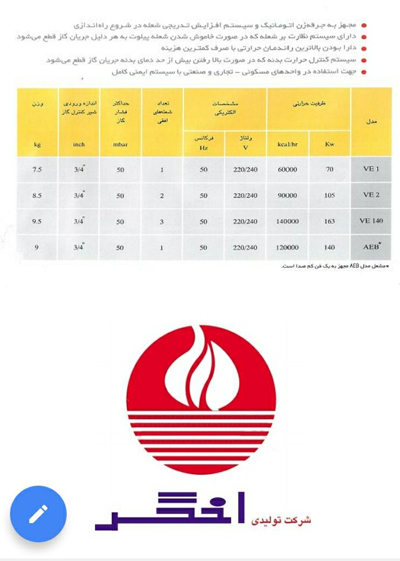

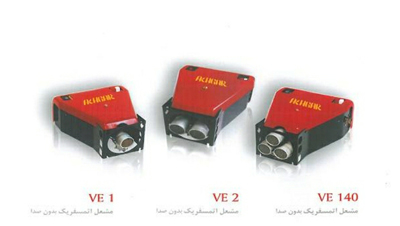

مشعلهای بدون صدای اخگر در انواع مدلهای VE160 – VE140 –VE2 – VE1 که جهت نصب بر روی دیگ های آبگرم برای ساختمانهای تا مساحت ۱۱۰۰ متر مربع مناسب می باشد مشعل های اتمسفریک کاملا بدون صدا کار کرده و هزینه نگهداری آنها نزدیک به صفر می باشد.
- مشعل اتمسفریک مدل VE1 مناسب جهت سونا خشک و متراژهای پایین ساختمان و نانوایی و قنادی میباشد.
-مشعل اتمسفریک دارای سیستم ایمنی کنترل شعله در صورت خاموش شدن شعله شمعک به هر دلیلی جریان گاز را قطع میکند.
- مصرف برق بسیار کم
- عمر طولانی
- دارای تائیدیه از شرکت ملی گاز ایران
مشعل های بدون فن (اتمسفریک) :
مشعل های بدون فن اخگر اخگر فقط با سوخت گاز کار میکند .در سیستم این مشعل های گازی از دمنده هوا و یا فن استفاده نشده است و هوای احتراق از دو روش تامین میگردد. با گذشتن گاز از اریس یا نازل گاز، سرعت گاز افزایش میابد وموجب ایجاد خال پس از آن می شود این خال باعث مکش هوای اطراف به داخل لوله مشعل می شود این هوا را هوای اولیه می نامند. مخلوط گاز و هوای اولیه پس از گذشتن از لوله های مشعل گازوئیلی و در اثر تماس با جرقه زدن یا شمعک (پیلوت) تعبیه شده در جلوی لوله مشعل مشتعل می شود ولی هوای اولیه اختلاط شده با گاز کم بوده لذا مابقی هوای مورد نیاز جهت احتراق کامل را از محیط داخل کوره و اطراف شعله دریافت میکند که به آن هوای ثانویه می گویند. اکثر مشعل های نانوایی ها و دیگ های ابگرم با ظرفیت پایین ، مشعل سونا خشک و کوره های صنعتی و خانه های ویلایی ..... از این نوع می باشد. راندمان مشعل گازی بدون فن مشعل گازی اتمسفریک ( تولید گروه صنعتی اخگر ) به دلیل استفاده از شیر کنترل گاز هانیول ساخت کشور هلند بالا بوده و لذا مصرف گاز در این مشعل ها به نسبت قابل توجه ای کاهش یافته است ، در ضمن مشعل گازی بدون فن صدای کمتری داشته و با توجه به سادگی ساختمان و سیستم آن ، تعمیر و نگهداری بسیار آسانتری را به دنبال دارد.

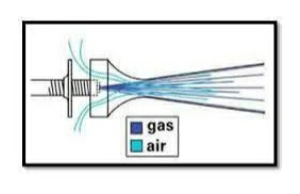

شکل زیر نمونه ای از مشعل اتمسفریک و تنظیم هوای اولیه را نشان میدهد.
همانطور که در شکل دیده میشود، گاز ورودی از طریق لوله مخلوط کننده وارد مشعل شده و به دلیل مکشی که در ورودی دهانه لوله اوریفیس می کند هوای اولیه را به درون لوله مخلوط کننده می مکد (مکش می کند)و پس از اختالط اولیه ازچشمه های مشعل خارج میشود در این لحظه شعله اولیه با استفاده از پیلوت تشکیل می شود و همزمان با شعله ور شدن با هوای ثانویه که در اطراف سر مشعل وجود دارد شعله آبی شکل می گیرد.
نکته : اگر در مشعل اتمسفریک هوای اولیه نداشته باشیم شعله زرد را خواهیم داشت.
نکات ایمنی جهت استفاده مشعل اخگر
• سرویس و بازدید سالانه مشعل های گازی اخگر ضروری است.
• در اتصال گاز به مشعل ، از قطعات و اتصالات استاندارد استفاده نمائید.
• از موتورخانه نباید به شکل انبار استفاده گردد ، بنا براین از قرار دادن هر نوع لوازم اضافی و اشتعال زا در موتورخانه خودداری نمائید.
• دستگاه باید دودکش مناسب جهت خروج گازهای حاصل از احتراق مشعل های اخگر را داشته باشد.
• دودکش دستگاه باید مستقل و مجهز به کلاهک H باشد.
• دودکش باید تمیز بوده و کوران طبیعی هوا داخل آن وجود داشته باشد.
• لوله های افقی دودکش کوتاه باشد و از بکار بردن پیچ و خم اضافی خودداری گردد.
• هنگام مسافرتهای طولانی مشعل را خاموش ، کلید مینیاتوری برق موتورخانه و همینطور مشعل اخگر را پایین و خاموش کرده و شیر گاز را ببندید.
• از تعمیر مشعل اخگر توسط افراد غیر متخصص خودداری نمائید. و فقط با نمایندگی مجاز اخگر تماس حاصل کنیداستفاده از دودکش مستقل در کلیه وسایل گاز سوز الزامی است.
شرایط قبل از نصب مشعل گازی اخگر
• دیگ و دودکش را بطور کامل از دوده تمیز نمائید.
• دیگ و سیستم حرارتی پر از آب باشد.
• موتورخانه مجهز به تابلو برق باشد و هوا در آن جریان داشته باشد.
• چنانچه دودکش دیگ در قسمت پایین قرار گرفته باشد حتما لوله ای جهت تخلیه و ایمنی در قسمت باالی دیگ تعبیه و به کانال دودکش متصل گردد.
• برای دودکش هایی که ارتفاع آنها بیش از 6 متر است سه راهی دمپر نصب گردد.
• قبل از نصب مشعل اخگر
بررسی نمائید که یک عدد دفترچه راهنما ، دو عدد پیچ و مهره 03 x ر8 ، یک عدد شعله پوش پیلوت و یک کارت ضمانت اخگر در کارتن موجود باشد.
• قبل از نصب مشعل اخگر ، در صورت نیاز ابتدا صفحه دیگ را مطابق با فلنج مشعل سوراخکاری نمائید.
دستورالعمل نصب مشعل اخگر
• شعله پوش را در محل اصلی خود نصب نمائید.
مشعل اخگر را به کمک پیچ های موجود به صفحه دیگ وصل نمائید.
• یک عدد فیلتر گاز با ورودی 4/0( سه چهارم اینچ ) بلافاصله بعد از شیر دستی گاز وصل نمائید.
• از محل خروج فیلتر با لوله لاستیکی فشار قوی به قطر 4/0 سه چهارم( اینچ )مخصوص گاز ، انشعاب اصلی گاز را به مشعل اخگر وصل نمائید.
• سیم کشی را مطابق نقشه برق ذیل انجام دهید. و آگوستات روی دیگ را به پایه رله وصل نمائید.
• توجه : پس از اتمام کار نصب و راه اندازی ، اتصالات و قطعات مربوط به عبور گاز را جهت اطمینان از عدم نشتی ، تست نمائید.
نقشه برق مشعل های اخگر
• مطابق سیم کشی ، فاز و نول را مستقیما از تابلوی برق گرفته و آگوستات روی دیگ را به پایه رله وصل نمائید. توجه : فیلتر سر راه ورودی گاز به مشعل اخگر نصب و سالیانه تمیز گردد.
• وارد کردن ضربه به قطعات مشعل و لوله های گاز ممکن است موجب نشت گاز در محیط گردد.
• بازرسی شیلنگ لاستیکی فشار قوی جهت اطمینان از سالم بودن آن الزامی است.
راه اندازی مشعل اخگر
• روشن کردن شعله پیلوت و شعله اصلی
• ابتدا شیر انشعاب گاز را باز نموده و آگوستات دیگ را روی درجه حرارت مناسب قرار می دهیم.
• دکمه سفید رنگ را فشار داده تا جریان گاز پیلوت برقرار شود و همزمان دکمه جرقه ردن الکتریکی را فشار می دهیم.
• پس از روشن شدن پیلوت دکمه سفید رنگ را به مدت ۳۰ ثانیه به همان حالت نگه می داریم تا شعله پیلوت ثابت بماند.
• دکمه را رها می کنیم تا شعله اصلی تشکیل گردد ، شعله مناسب باید 4/0( سه چهارم) طول دیگ را پوشش دهد.
• توجه : چنانچه شعله پیلوت تشکیل نشد به مدت 0 دقیقه دکمه سفید رنگ را به پائین فشار می دهیم تا هوای پیلوت خارج گردد و گاز به سر پیلوت برسد سپس عمل روشن کردن را مجددا تکرار می کنیم.
تنظیم شعله پیلوت
• برای تنظیم شعله پیلوت ، پیچ برنجی دو سو و کوچکی که روی شیر کنترل گاز قرار دارد را توسط پیچ گوشتی می چرخانیم . چرخش در جهت عقربه های ساعت ، شعله پیلوت را کم و در خالف جهت شعله پیلوت را زیاد می کند.
"شعله پیلوت باید 03 تا 00 میلیمتر از سر ترموکوپل را بپوشاند و از دهانه ونتوری 5 میلیمتر فاصله داشته باشد."
تنظیم شعله اصلی
• برای تنظیم شعله اصلی پیچ درپوش را برداشته و با چرخاندن پیچ پلاستیکی در جهت عقربه های ساعت شعله زیاد و در خلاف جهت کم می شود.
خاموش کردن موقت مشعل
• کلید برق را از تابلو قطع کرده در این حالت شعله اصلی خاموش ولی شعله پیلوت روشن باقی می ماند.
راهنمای تعویض قطعات مشعل اخگر
• تعویض الکترود جرقه توجه : فیلتر سر راه ورودی گاز به مشعل اخگر نصب و سالیانه تمیز گردد.
• وارد کردن ضربه به قطعات مشعل و لوله های گاز ممکن است موجب نشت گاز در محیط گردد.
• بازرسی شیلنگ لاستیکی فشار قوی جهت اطمینان از سالم بودن آن الزامی است.
راه اندازی مشعل اخگر
• روشن کردن شعله پیلوت و شعله اصلی
• ابتدا شیر انشعاب گاز را باز نموده و آگوستات دیگ را روی درجه حرارت مناسب قرار می دهیم.
• دکمه سفید رنگ را فشار داده تا جریان گاز پیلوت برقرار شود و همزمان دکمه جرقه ردن الکتریکی را فشار می دهیم.
• پس از روشن شدن پیلوت دکمه سفید رنگ را به مدت 03 ثانیه به همان حالت نگه می داریم تا شعله پیلوت ثابت بماند.
• دکمه را رها می کنیم تا شعله اصلی تشکیل گردد ، شعله مناسب باید 4/0( سه چهارم( طول دیگ را پوشش دهد.
• توجه : چنانچه شعله پیلوت تشکیل نشد به مدت 0 دقیقه دکمه سفید رنگ را به پائین فشار می دهیم تا هوای پیلوت خارج گردد و گاز به سر پیلوت برسد سپس عمل روشن کردن را مجددا تکرار می کنیم.
تنظیم شعله پیلوت
• برای تنظیم شعله پیلوت ، پیچ برنجی دو سو و کوچکی که روی شیر کنترل گاز قرار دارد را توسط پیچ گوشتی می چرخانیم . چرخش در جهت عقربه های ساعت ، شعله پیلوت را کم و در خالف جهت شعله پیلوت را زیاد می کند.
"شعله پیلوت باید 03 تا 00 میلیمتر از سر ترموکوپل را بپوشاند و از دهانه ونتوری 5 میلیمتر فاصله داشته باشد."
تنظیم شعله اصلی
• برای تنظیم شعله اصلی پیچ درپوش را برداشته و با چرخاندن پیچ پلاستیکی در جهت عقربه های ساعت شعله زیاد و در خلاف جهت کم می شود.
خاموش کردن موقت مشعل
• کلید برق را از تابلو قطع کرده در این حالت شعله اصلی خاموش ولی شعله پیلوت روشن باقی می ماند.
برای اطلاع از قیمت محصولات شرکت اخگر بخصوص قیمت مشعل اتمسفریک با ما تماس بگیرید.
