شرکت استخرسازی ، پیمانکار استخر ساز
آیا به دنبال یک شرکت استخر سازی با تجربه و حرفه ای هستید شرکت چیدمان سازه هنر طراح و پیمانکار مجری استخر سازی در استان تهران و البرز کرج و کردان، کوهسار، تهراندشت ، سرخاب ، آران و شهریار و حومه میباشد که با سالها تجربه در زمینه استخر سازی، سونا و جکوزی و فروش و نصب و راه اندازی تجهیزات موتورخانه استخر با قیمت مناسب و کیفیت عالی در خدمت شما عزیزان میباشد شما میتوانید جهت سفارش ساخت استخر، سونا و جکوزی و انتخاب تجهیزات موتورخانه گرمایش و تصفیه استخر مورد نظر خود از فروشگاه تاسیسات و تجهیزات استخری چیدمان سازه هنر مراجعه فرمائید.
دیزاین و انجام کلیه امور زیباسازی محوطه استخر توسط گروه چیدمان سازه انجام میشود.
دیزاین و زیبا سازی در ساخت استخر و محوطه استخر:
دیزاین و زیبا سازی در ساخت استخر میتواند موارد زیادی را در بر بگیرد اجرای محوطه استخر با چوب پلاس نصب و راه اندازی پرده آب و کرتین کنار استخر میتواند یکی از موارد زیبا سازی استخر باشد همچنین اجرای فضای سبز کنار استخر و چیدمان صندلی و تخت استخری و طراحی و ساخت آلاچیق کنار استخر نیز بسیار تاثیر گذار است اگر مایل باشید میتوانید از نورپردازی اطراف و داخل استخر با چراغ هاي مخصوص ضد آب استخر استفاده نمائید اجرای سقف متحرک استخر با پروفیل آلومینیومی و ورق پلی کربنات شاید به نظرتان زیاد در زیبایی استخر تاثیر نگذارد اما سلیقه ها متفاوت هستند و شما میتوانید برای حفظ بهتر انرژی و جلوگیری از پرت دمایی آب استخر و جکوزی و استفاده از نور طبیعی با استفاده از ورق پلی کربنات برای سرپوشیده نمودن سقف های متحرک استفاده نمائید اجرای نازل های آب‌پاش کنار استخر و طراحی و ساخت استخر کودک ، سونا و جکوزی در کنار استخر اصلی نیز ایده بسیار خوبی است اجرای گریل اطراف استخر با سنگ های مصنوعی در کنار های استخر میتواند فضای اطراف استخر را چشم نواز کند و در پایان اجرای سیستم تصفیه استخر با فیلتر شنی دستگاه uv که در شفافیت و کیفیت آب استخر بسیار تاثیر گذار است میتواند با زلال شدن آب استخر در کیفیت نهایی آب استخر و ظاهر استخر حرکتی مثبت باشد.
چگونگی استخرسازی:
- استخر سازی با سازه بتنی
- استخر سازی با بلوک سیمانی
- استخر سازی با آجر فشاری
- استخر فایبرگلس
روش استخر سازی ارزان قیمت :
در ساخت استخر ارزان قیمت استفاده از مصالح با قیمت بالا مثل میلگرد و بتن کمتر یا اصلا استفاده نمی‌شود از نظر فنی در ساخت استخر با مصالح غیر بتنی، سازه بنایی محسوب میشود سازه های بنایی شامل ساخت استخر با آجر فشاری و ساخت استخر با بلوک سیمانی است برای کسب اطلاعات بیشتر در زمینه روش ساخت استخر آجری و ساخت استخر بلوکی میتوانید مقالات ما را در این زمینه در سایتchidemansaze.com مطالعه بفرمائید.
انواع قرارداد استخر سازی و ساخت جکوزی:
- استخرسازی بصورت مدیریت پیمان
- استخرسازی با قیمت مقطوع
- استخرسازی بصورت مقاطعه کاری
خدمات گروه چیدمان سازه در زمینه استخر سازی:
- فروش ، نصب و راه اندازی تجهیزات موتورخانه استخر
- ساخت استخر از صفرتا صد شامل مراحل تهیه نقشه استخر، خاکبرداری تا سرامیککاری استخر و آبگیری استخر و جکوزی
- ساخت سقف متحرک استخر با سازه آلومینیومی و روکش پلی کربنات
- اجرای محوطه سازی استخر و نصب چوب پلاست، چمن مصنوعی سنگ کاری محوطه استخر
- ساخت آبنما با کاشی استخری ، نصب پرده آب استخری و کرتین ، ساخت حوضچه آب سرد ، تونل بخار ، اتاق مخصوص ماساژ و ساخت حمام ترکیش
هزینه استخر سازی چقدر است؟
هزینه های استخر به سه آیتم تقسیم بندی میشود:
قرارداد پیمانکاری ساخت استخر با مصالح و بصورت قیمت مقطوع همچنین نوع دیگر قرارداد ساخت استخر بصورت دستمزدی بدون مصالح واگذار میشود در نوع دیگر قرارداد استخر بصورت مدیریت پیمان بسته میشود.
برآورد هزینه ساخت استخر
به مولفه های زیادی بستگی دارد نوع خاکبرداری استخر بصورت دستی نسبت به ماشین آلات تفاوت اساسی دارد معمولا خاکبرداری دستی با عوامل انسانی هزینه بیشتری نسبت به خاکبرداری با ماشین آلات دارد شاید بپرسید چرا خاکبرداری دستي ؟
در بسیاری موارد به دلیل محدود بودن فضا برای ورود ماشین آلات به داخل ویلا مجبور می‌شویم که خاکبرداری استخر را بصورت دستی انجام دهیم دومین مقوله که در هزینه ساخت استخر تاثیر گذار است قیمت مصالح و نوع متریال مورد استفاده در استخر سازی است شما اگر بخواهید هزینه دو نوع استخر آجری و بتنی را مقایسه کنید به چند مورد توجه کنید در ساخت استخر آجری و بلوکی جدا از کیفیت و مقاومت استخر به دلیل عدم استفاده از میلگرد و بتن و مواد افزودنی بتن و هزینه ماشین آلات بتن ریزی و هزینه قالب بندی وجود ندارد به همین دلایل ساخت استخر بتنی حداقل چند برابر نسبت به ساخت استخر آجری هزینه های بالاتری دارد.
نوع آببندی استخر میتواند در هزینه تمام شده ساخت استخر تاثیر بگذارد .
همچنین نوع سرامیک مورد استفاده در استخر میتواند هزینه ساخت استخر را بالا ببرد.
نوع تجهیزات مورد استفاده در موتورخانه استخر شامل لوازم گرمایش آب استخرو تجهیزات تصفیه آب استخر در هزینه های جاری استخر تاثیر گذار است.
قرارداد ساخت استخر با مصالح:
پس از توافق کارفرما و پیمانکار برای ساخت استخر بصورت با مصالح، کلیه مصالح و متریال مورد مصرف در ساخت استخر بصورت مکتوب در جزئیات قرارداد ذکر میشود و مبلغ اجرای کار بصورت قیمت مقطوع با درصدی جبران گرانی مصالح و تورم در حین اجرای استخر در قرارداد تعیین میشود. نوع دوم قرارداد پیمانکاری ساخت استخر بدون مصالح و بصورت دستمزدی تعیین میشود در اینصورت کل خرید مصالح استخر به عهده کارفرما میباشد و پیمانکار استخر فقط وظیفه ساخت استخر را طبق قرارداد فی مابین با کارفرما دارد و در قبال انجام مراحل کار ساخت استخر و جکوزی و موتورخانه و محوطه استخر و سرپوشیده نمودن استخر و اجرای تاسیسات موتورخانه استخر اجرت اجرای مراحل کار را طبق قیمت مورد توافق دریافت مینماید نوع قرارداد ساخت استخر تاثیر مستقیم بر کیفیت ساخت استخر دارد بدلیل اینکه پیمانکار استخر شناخت بیشتری نسبت به کیفیت انواع مصالح استخر دارد بهتر میتواند مصالح استخر را با کیفیت بیشتر و قیمت پایین خرید و اجرا نماید و اینکار به نفع کارفرما نیز است در نوع ساخت استخر بصورت مدیریت پیمان پیمانکار استخر مسئول خرید مصالح و نظارت اصولی بر اجرای ساخت استخر میباشد د واقع پیمانکار امین کارفرماست که کار استخر را طبق نظر کارفرما پیش می‌برد و درصدی از هزینه های کل ساخت استخر شامل خرید و مدیریت اجرای کار بعنوان حق الزحمه پیمانکار محاسبه شده و در مراحل کار از طرف کارفرما به پیمانکار پرداخت میشود.
طراحی و اجرای انواع استخر:
استخر ها را به دو صورت طراحی و اجرا میشوند که در زیر درباره هر کدام توضیح داده میشود:

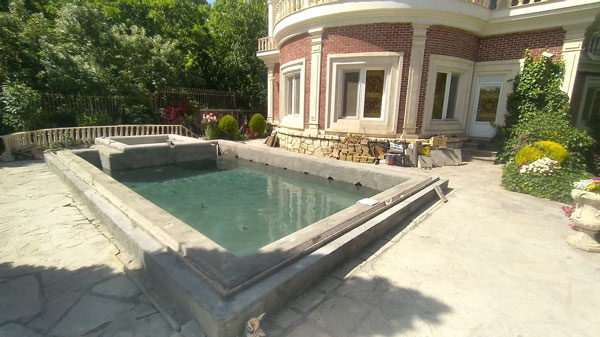

• ساخت استخر سرباز که در فضای آزاد باغ ویلا بدون سقف اجرا میشوند سیستم موتورخانه این گونه استخرها میتواند دارای گرمایش و تصفیه باشد همچنین میتوان بصورت سرریز یا اسکیمری طراحی شوند.

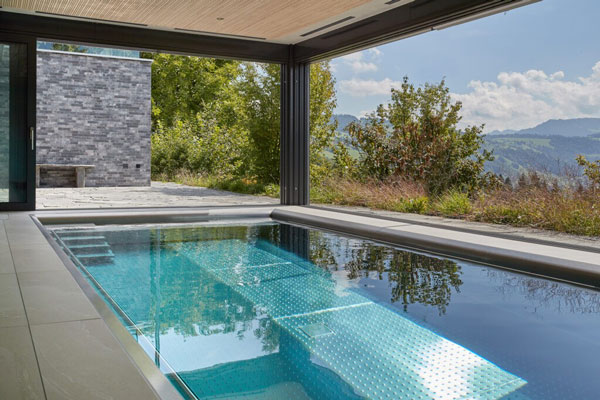

• ساخت استخر سرپوشیده یا سربسته استخرهای سربسته میتواند در طبقات منفی اجرا شوند یا میتواند یک نوع استخر باغ ویلایی یا خانگی باشند که بصورت سقف متحرک ریلی و با سیستم سرریز یا اسکیمری طراحی و اجرا شوند.s
ساختار انواع استخر از نظر قرارگیری:
- استخرهای داخل زمین

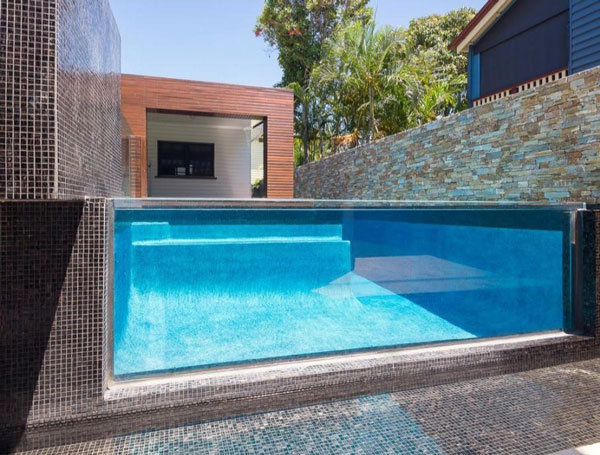

- استخرهای روی زمین
- ستخرهای داخل طبقات
ساختار سازه ای استخر:
سازه استخرها به چندین صورت طراحی و اجرا میشوند که انواع آن در زیر آورده شده است:
- ساخت استخر با سازه آجری
- ساخت استخر بلوک سیمانی (نوع استخر مصالح بنایی)
- ساخت استخر آجری )ساخت استخر با مصالح بنایی(

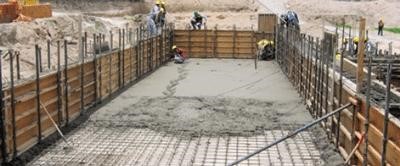

- ساخت استخر بتنی ) استخر با آرماتوربندی، قالب بندی و بتن ریزی)
- ساخت استخر پیش ساخته
ساختار استخر بر حسب تصفیه :
- خزینه
- استخر با آب در گردش
- استخر با آب گذرا
دسته بندی استخر:
- ساخت استخر تعلیماتی
- ساخت استخر عمومی شنا
- ساخت استخر قهرمانی
- ساخت استخر واتر پلو
- ساخت استخر آب درمانی
- ساخت استخر کشاورزی
استخرسازی و استاندارد های ساخت استخر:
ابعاد استاندارد جهانی توسط فدراسیون فینا ( FINA ) تعیین میشود اما در هر شهر یا کشوری این ابعاد ممکن است متفاوت باشد ابعا مورد نظر را میتوانید از فدراسیون شنا دریافت نمائید معمولا ابعاد استخرهای شنا را بصورت زیر میسازند :
- الف – 13.50 *25 متر
- ب – 16 * 33 متر
- پ – 50 * 25 متر یا 50 * 21 متر
• ابعاد فوق میتواند طبق نظر طراح پروژ استخر دستخوش تغیرات ابعادی شوند عموما ابعاد دقیق برای استخرهای قهرمانی شنا و مسابقات بایستی بصورت استاندارد طراحی و اجرا شوند.
درباره ی تجهیزات موتورخانه استخر:

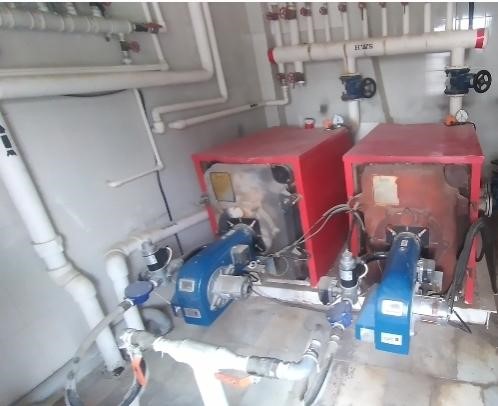

تجهیزات موتورخانه استخر میتواند شامل تجهیزات گرمایش و تصفیه آب استخر جکوزی تجهیزات سونا بخار و حوضچه آب سرد، سیستم موتورخانه شوفاژ شامل گرمایش رادیاتور ها آب گرم و سرد مصرفی ساختمان و انتقال آب گرم به فن کوئیل ها و چیلر باشد.
تجهیزات مورد نیاز موتورخانه استخر و جکوزی:
دیگ بخار، دیگ آب گرم فولادی یا چدنی ، مشعل گازسوز یا گازوئیل سوز، فیلتر شنی، مبدل های حرارتی، منبع کویل دار، سختی گیر رزینی، استرینر، پمپ تصفیه استخر، پمپ سیرکولاتور، کلکتور، شیر برقی، تابلو برق، شیرآلات و اتصالات و سیستم ازن یاuv و یا کلر زن باشد.
اگر استخری که می خواهید سرپوشیده باشد، باید از یک سیستم تهویه ی مناسب استفاده شود، درجه حرارت و رطوبت سالن باید مناسب باشد. تجهیزات سرمایشی شامل برج خنک کننده، فن کویل، هواساز، چیلر جذبی و ایر واشر می باشد و تجهیزات گرمایشی شامل منبع کویل دار، منبع دوجداره، دیگ چدنی، دیگ فولادی، عایق کاری، مشعل، حوله خشک کن، رادیاتور و دیگ بخار است.

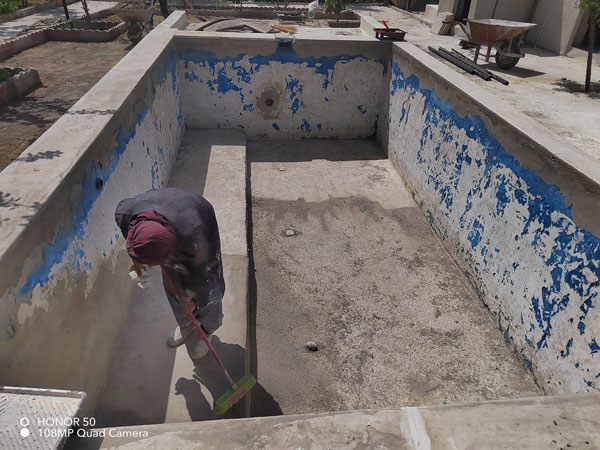

آب بندی استخر و جکوزی و مخازن ذخیره آب:

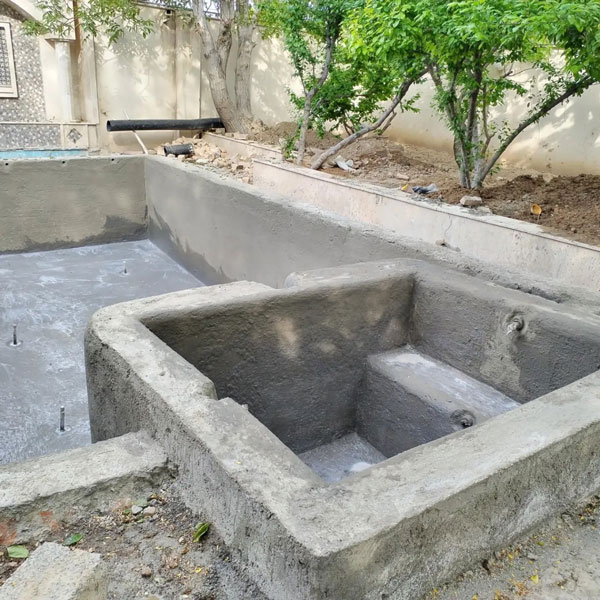

1-آببندی استخر با چسب رزین بتن آببندیTk1 شرکت آریا شیمی بصورت نرمه کشی:
برای شروع آببندی استخر ابتدا مخلوط ملات نرمه با سیمان سیاه تیپ ۲و ماسه بادی و آب و محلول چسب بتن TK1 شرکت آریا شیمی و یا چسب بتن SA12 محصول شرکت شیمی ساختمان انجام میشود اجرای نرمه کشی با ضخامت نیم سانتی متر بر روی سطح با ماله فلزی یا ماله پلاستیکی بصورت یکدست و صاف اجرا میشود بهتر است کار آببندی استخر توسط یکنفر با تجربه انجام شود این نوع آببندی معمولا برای استخرهای آجری یا بلوک سیمانی مناسب میباشد بهتر است برای جلوگیری از ترک در سطح نهایی کار همزمان با مخلوط مصالح و چسب بتن از الیاف بتن نیز استفاده نمائید در استخرهای آجری بدلیل ضعف سازه ای استفاده از توری مش فایبرگلس در حین آببندی استخر بسیار ضروری است.
۲-آب بندی استخر با رزین چسب بتن SA12 و یا Tk1 بصورت دوغابی:
برای شروع آببندی استخر ابتدا مخلوط سیمان و چسب آب بندTk1 و آب را با هم مخلوط کرده و محصول نهایی بصورت دوغابی با قلمو بزرگ نقاشی بر روی سطح دیوار و کف اجرا میشود این نوع آببندی معمولا برای استخرهای بتنی انجام میشود.

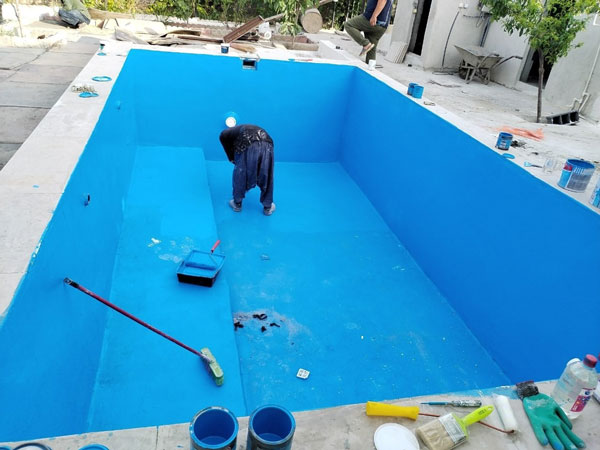

۳-آب بندی استخر با چسب دوجزئی اپوکسی :
رنگ آب بندی استخر، چسب دوجزئی اپوکسی مخصوص عایق کاری انواع استخرهای عمومی شنا و انواع استخر خانگی باغ ویلا و سونا و جکوزی و مخازن بتنی و منابع ذخیره آب آشامیدنی و کشاورزی برپایه رزین های اپوکسی خاص و سخت کننده پلی آمید و آمین ویژه ای طراحی و فرموله گردیده است .این رنگ آب بندی برای آب بندی انواع استخر عمومی شنا و استخر خانگی داخل باغ ویلا و مخازن آب آشامیدنی بسیار مناسب بوده و بدلیل چسبندگی بالا با هر گونه مصالح آهن ، بتن ، آجر ، بلوک و ... از خواص فنی چسب اپوکسی میباشد همچنین چسب های دوجزئی اپوکسی دارای دوام و سختی بالا و مقاوم در برابر شرایط جوی گرم و سرد میباشد چسب آببندی اپوکسی از نظر فرمولاسیون به گونه ای طراحی گردیده است که طی مراحل سخت شدن تمامی حلال های موجود در آن آزاد شده و بدلیل استفاده از رنگدانه های غیر سمی در طراحی آن و عدم مهاجرت رنگدانه ها به فاز آبی باعث عدم تغییر در طعم و بوی آب میشود و از این رو بهترین گزینه برای آب بندی مخازن ذخیره آب آشامیدنی و محیط های بهداشتی میباشد.
کاربرد رنگ اپوکسی :
محصول چسب اپوکسی را میتوان به عنوان لایه آستر یا لایه نهایی برای پوشش مخازن آب آشامیدنی ، سازه های فلزی ، سطوح ماشین آلات ، آببندی استخر های بتنی ، لوله انتقال آب ، و بسیاری از مراکز صنعتی در برابر سایش شدید قرار دارند مناسب است . نسبت اختلاط اپوکسی به هاردنر در صد گرم وزن گرم84 اپوکسی و 16 گرم هاردنر همچنین برای محاسبه حجمی اپوکسی به هاردنر بصورت صد در صدی 76 درصد اپوکسی به 26 درصد هاردنر نیاز است بهترین روش برای آببندی با رنگ اپوکسی این است که مجموع لایه های رویه و میانی مثل پلی یورتان ، الکیدی و غیره از یک سازنده انتخاب شود همچنین برای چسبندگی بیشتر بین لایه ها قبل از اجرای کار حتما سطح زیر کار را از هرگونه آلودگی مثل روغن ، گرد و غبار و رطوبت صد در صد با شوینده های مناسب پاکسازی نمائید.
مراحل اختلاط و اجرای رنگ آمیزی استخر با رنگ اپوکسی:
ابتدا محلول اپوکسی را کاملا با یک همزن مناسب هم بزنید و سپس محلول هاردنر را نیز کامل هم بزنید سپس هر دو محلول را در یک ظرف ریخته و با هم مخلوط کنید و هم بزنید تا زمانی که یک مخلوط یکنواخت بدست آید به منظور واکنش شیمیایی دو محلول به مدت 10 دقیقه مخلوط دو محلول را در ظرف نگهدارید سپس برای رقیق نمودن مخلوط اپوکسی و هاردنر و تنظیم ویسکوزیته رنگ به آن تینر اضافه نمائید میزان تینر جهت رنگ به عامل مهمی همچون دمای رنگ ، دمای محیط و ابزار رنگ آمیزی بستگی دارد پس از آماده سازی رنگ میتوانید محلول را با قلمو یا پمپ برای پوشش نهایی آببندی بر روی سطح کار پخش کنید برای مقاومت بیشتر بهتر است از توری های فایبر گلاس بر روی سطح رنگ آمیزی استفاده نمائید همچنین رنگ های اپوکسی در دو نوع بیرنگ (شفاف ) و رنگی موجود است که برای جاهای مختلف و سطح نهایی رنگ آن مشخص میگردد دمای بهینه برای اجرای چسب اپوکسی بین 10 تا 22 درجه سانتیگراد در نظر گرفته میشود همچنین استفاده از تجهیزات رطوبت گیر و فیلتر روغن الزامی است .

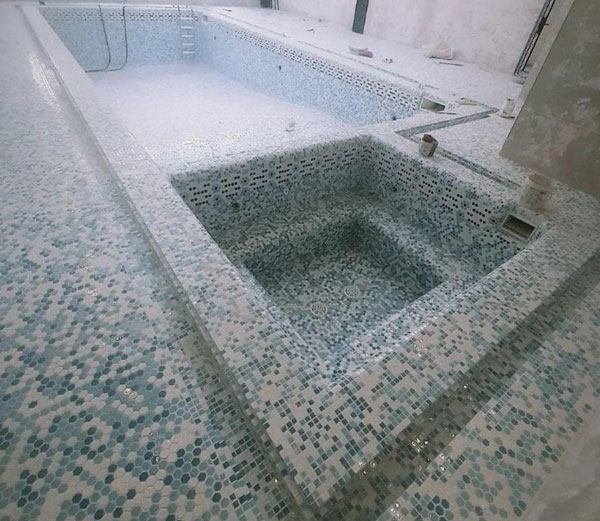

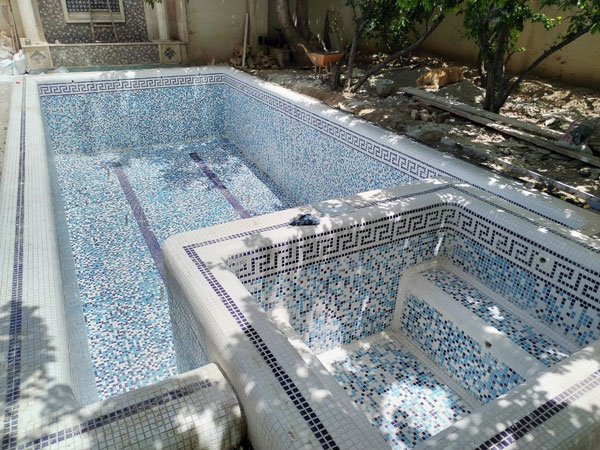

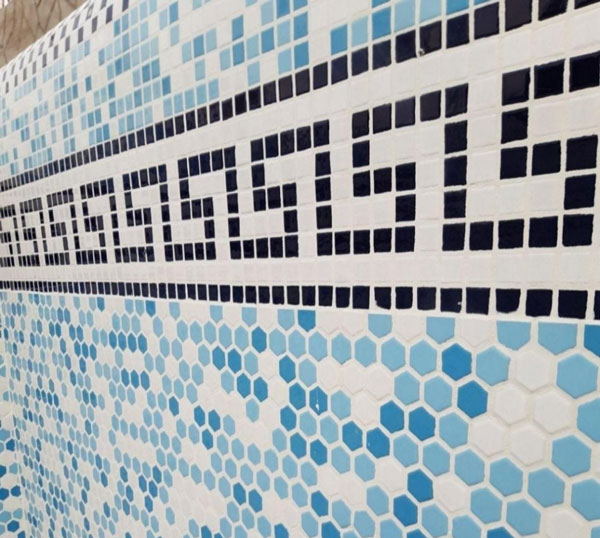

انواع کاشی کاری استخر و جکوزی:
کاشی های مرمری یا کریستالی: این نوع کاشی کاری برای کسانی انجام می شود که به زیبایی ظاهری استخر بسیار اهمیت می دهند و می خواهند ظاهر استخر آنها متفاوت باشد. کاشی های سرامیکی: این نوع کاشی ها به صورت تماما لعابدار ساخته می شوند به همین دلیل مقاومت بسیار بالایی در برابر گرما و سرما دارند کاشی های استخری داخلی کاشی البرز و کاشی گلدیس نوع پرکاربردی هستند .
ساخت استخرعمومی شنا تابع قوانین و دستورالعمل هایی است که توسط موسسه استاندارد و تحقیقات صنعتی ایران ارائه شده است در ذیل بصورت خیلی مختصر به مواردی در زمینه الزامات عمومی استخر شنا پرداخته ایم در صورت نیاز میتوانید فایل را بصورت کلی دانلود و مطالعه بفرمائید.
مقررات فني ساخت استخر و جکوزی :
كاسه استخر :
طراحي و ساخت كاسه استخر اصولا براساس سيستم سازه ای متناسب با شرايط زمين موجود از نظر مكانيك خاك، تغييرات طبقات زمين، سفره آبهاي زيرزميني و با ملاحظه كليه عوامل موضعي و ذيربط و با تاييد مراجع ذيصلاح وآزمايشگاههاي معتبر و داراي صلاحيت انجام ميشود. كف و بدنه استخر بايد مقاومت لازم را به عنوان پي با توجه به تغييرات فشار در داخل و خارج استخر تامین نمايد و مصالح به كار رفته نيز بايد متناسب با شرايط فوق انتخاب و اجرا شود.
نازك كاري داخل استخر :
مصالح مورد مصرف در نازک کاری استخر باید صاف و بدون ناهمواری باشد همچنین سطح نهایی استخر بایستی مقاومت لازم در برابر کلر و ساير يون هاي ضدعفوني كننده موجود درآب آسيب نبيند، به سهولت تميز شود و در تماس با بدن شناگران ايمني لازم فراهم باشد. از ديگر الزامات مهم نازك كاري داخل كاسه استخر اين است كه سطوح نازك كاري شده بايد بدون شكستگي و فرورفتگي بوده و از ايجاد گوشه و لبه هاي تيز اجتناب شود.
لبه استخر:
لبه استخر بايد از مصالح بسيار محكم و با دوام به صورت پيوسته و بدون شكاف و يا گوشههاي تيز ساخته شود. لبه استخرها بايد غير لغزنده و در استخرهاي روباز مقاوم دربرابر يخبندان باشد. سازه اصلي لبه استخر معمولا از بتن درجا يا قطعات پيش ساخته بتني و يا گاهي مصالح سنگي و حتی میتوان از چوب پلاس محصولی از ترکیب چوب و پلاستیک فشرده که در برابر عوامل جوی بسیار مقاوم است میتوان برای لبه دور استخر بر روی شاسی نصب نمود.
تجهيزات و لوازم دور استخر:
در استخرهاي شنا لوازم و تجهيزات متنوعي مانند نرده کناره استخر و پله استیل استخری، سكوهاي استارت، تخته يا برج هاي شيرجه، طناب هاي شناور و تجهيزات واترپلو و ساير وسايل مورد نياز وجود دارد كه نحوه چيدمان آنها و شيوه استفاده صحیح از آنها میتواند در ايمني شناگران تاثیر گذار باشد همچنین در زيبايي استخر نیز اهميت زيادي دارد.
گندزدايي و تصفيه آب استخر:
آب استخرهاي شنا اگر چه به مصرف شرب نميرسد، اما به لحاظ كيفيت بايد بسيار شبيه به استاندارد آب آشاميدني باشد چرا كه در صورت آلوده بودن و تماس با بدن انسان و يا خورده شدن اتفاقي آن موجب انتقال بيماري به انسان ميشود و خصوصاً در مواردي كه آب داراي باقيمانده مواد گندزداي فعال مانند كلر به مقدار كافي نيست، باعث ايجاد بيماري ميشود.
چراغ هاي زير آب :
وجود چراغ هاي زير آب منجر به ايجاد يك فضاي مطبوع تر در استخر شده و امكان نظارت منجيان غريق را افزايش مي دهد. اين چراغ ها بايد فقط در ديواره كاسه استخر و حداقل در فاصله ۶۰ سانتیمتری از سـطح آب استخر تعبيه شوند چراغ ها دارای سایز و تنوع رنگی زيادي هستند که جلوه خاصی به استخر شنا می‌دهد.
تهويه استخر:
اتاق نگه داري گاز كلر بايد داراي يك هواكش تهويه به انضمام كانال انتقال هوا از كف اتاق باشد كه هـوا را به نقطه امني در خارج از محوطه تخليه نمايد. يك هواكش نيز بايد در نزديكي سقف تعبيه شـود. هـواكش تهويه بايد به ازاء هر يك دقيقه يكبار هواي اتاق را تعويض نمايد . همچنين بايد يك هواكش اضافي در محـل نگه داري سيلندر هاي گاز كلر كار گذاشته شود.
کلر زنی :
از آنجايي كه كلر از يك سو داراي خطراتي براي چشمها و دستگاه تنفسي ميباشد و از سوي ديگر با اجزا سازهاي استخر و ديگر تجهيزات آن تركيب شده به آن صدمه و آسيب ميرساند و همچنين داراي بو و مزه نامطبوعي است، بايد با كمال دقت مورد استفاده قرارگيرد.
فيلتراسيون:
يكي از مهمترين و حساسترين مباحثي كه بايد در طراحي تاسيسات استخر در نظر داشت، بحث فيلتراسيون آب استخر ميباشد. در اهميت اين موضوع بايد گفت كه اگر تصفيه آب استخر به صورت صحيح انجام نگيرد، استفاده از استخر غير ممكن خواهد بود. فيلترها به منظور جداكردن آلودگيهايي همچون ميكرو ارگانيسمها و بعضي باكتريها مورد استفاده قرار ميگيرند. در فرايند فيلتراسيون، اولين بخش از آبي كه از استخر بيرون كشيده ميشود را ميتوان به عنوان آب كاملاً كثيف در نظر گرفت .
ارتفاع استخر :
معمولا ارتفاع استخر در انواع مختلف متفاوت است ارتفاع استخر تعلیماتی مبتدیان از عمق 70 سانتیمتر تا 120 سانتیمتر ساخته میشود ارتفاع استخرهای عمومی شنا ( استخر همگانی) از عمق 125 سانتیمتر تا 350 سانتیمتر ساخته میشود ارتفاع استخر قهرمانی بین 180 سانتیمتر تا ماکسیمم 450 سانتیمتر طراحی ساخته میشوند ارتفاع استخر آب درمانی بین 120 سانتیمتر مینیمم تا 130 سانتیمتر ماکسیمم طراحی و ساخته میشوند
لوله كشي :
لوله هاي انشعابي از خروجي هاي مكشي سيستم تخليه آب بايد بر اين مبنا طراحي و ساخته شـوند كـه در مجموع قادر باشند 100 درصد آب موجود در سيستم گردش آب اسـتخر را در مـدت زمـان معـين شـده انتقال دهد. سرعت مكش در داخل لوله نبايد از 8/1 متر بر ثانيه بيشتر شود. هر لوله مكشي اصلي به سـمت پمپ بايد به شيري مجهز باشد كه امكان كنترل جريان تخليه كلي را فراهم نمايد . حداقل 30 درصـد از كـل آب گردشي بايد از طريق سيستم تخليه اصلي عبور نمايد.
كنترل و اندازه گيري جريان :
نرخ جريان آب در هر يك از مجاري ورودي آب بايد حداكثر 4 متر بر ثانيه باشد. بـراي انـدازه گيـري نـرخ جريان آب، يك وسيله كه بطور دائم نرخ عبور جريان را اندازه گيري مي نمايد بايـد در سيـستم گـردش آب وجود داشته باشد. در فيلترهاي شني ابزار اندازه گيري جريان بايد در جايي قـرار داده شـود كـه بتـوان نـر خ جريان پس شويي را نيز اندازه گيري نمود. ابزار نشانگر يا وسيله اندازه گيري بايد قادر باشدتا 5/1 برابـر نـرخ جريان طراحي شده را با دقت 10 درصد جريان واقعي نمايش دهد. همچنين نشانگر بايد داراي يك محدوده مناسب خواندن اعداد براي نرخ جريان هاي پيش بيني شده باشد و نيز بايـد در محـل مناسـبي نـصب شـده باشد كه امكان قرائت اعداد و همچنين تغييرات مورد نياز را فراهم كند.
تاسیسات استخر:
- تاسیسات لوله کشی استخر و جکوزی
- تاسیسات موتورخانه گرمایش استخر و جکوزی
- تاسیسات تصفیه آب استخر و جکوزی)فیلتراسیون استخر(
لوله کشی استخر و جکوزی؟
در لوله کشی استخر و جکوزی تفاوت اساسی وجود دارد نحوه اجرای لوله کشی استخر بصورت خلاصه به اینصورت است که لوله هایی در کف استخر برای گرمایش استخر اجرا میشود قطر لوله های مورد نیاز برای لوله گرمایش کف استخر و تعداد انشعابات گرمایش از کف نیاز به طراحی و محاسبه دارد.
سیستم گردش آب استخر و جکوزی
- سیستم سر ریز استخر
- سیستم اسکیمر
گرمایش آب استخر و جکوزی
- گرمایش آب استخر با دیگ حرارت مستقیم
- گرمایش آب استخر و جکوزی با سیستم موتورخانه ای
- گرمایش آب استخر و جکوزی با پکیج استخری آماده
تصفیه آب استخر و جکوزی
- تصفیه آب استخر با فیلتر شنی
- تصفیه آب استخر با فیلتر کارتریجی
- تصفیه آب استخر بصورت گذرا

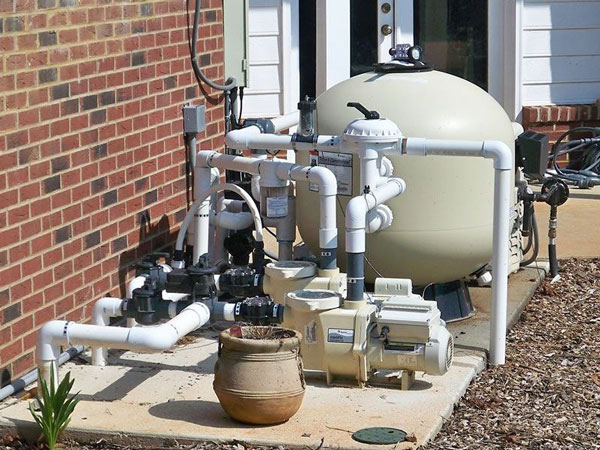

تجهیزات مورد نیاز برای موتورخانه استخر، سونا بخار و جکوزی
- پمپ آب استخر
- استرینر(موگیر پمپ(
- فیلتر شنی)فایبرگلس-گالوانیزه-استیل)
- دستگاهuv
- دستگاه ازن
- دستگاه کلرزن
- دیگ آب گرم استخری (گالوانیزه-ورق سیاه)
- مشعل گازی -گازوئیل سوز
- دیگ بخار(سونا بخار)
- سختی گیر)رزینی)
- مبدل حرارتی استخر و جکوزی)لوله مسی-استیل)
- منبع کویل دار(کویل مسی)
- منبع انبساط (باز و بسته)
- شیرآلات موتورخانه استخر و جکوزی
- ترموستات)جداری-مستغرق)
- ترمومانومتر)گرما -دما سنج)
- تابلو برق موتورخانه
- اتصالات موتورخانه استخر و جکوزی
قسمت های مختلف استخرهای عمومی شنا
- استخر شنا
- سالن استخر شنا
- ورودی
- رختکن
- دوش ها
- دستشویی
- سونای بخار
- سونای خشک
- جکوزی
- حوضچه آب سرد
ورودی و رختکن:
برای آسایش ورزشکاران در ورودی و رختکن سالن استخرهای عمومی شنا نیاز به سیستم تهویه مناسب سرمایشی برای فصول گرم سال و سیستم گرمایشی برای فصول سرد سال باعث بوجود آمدن محیطی آرام برای آستفاده کنندگان از امکانات استخر ، سونا و جکوزی و سالن ماساژ و.... میشود.
دوش ها و دستشویی :
آب مورد نیاز برای دوش ها و دستشویی بایستی از درجه حرارتی مناسبی برخوردار باشد بنابرین برای تصفیه آب و گرمایش آب نیاز به تجهیزات مناسبی میباشد این تجهیزات در محلی به نام موتورخانه تکمیل و راه اندازی میشود.
تجهیزات و رطوبت مورد نیاز سونای بخار:
رطوبت مورد نیاز برای سونای بخار حدود 99 درصد میباشد که با استفاده از تجهیزات مناسب سونا بخار 1- دیگ یا مولد تولید بخار 2- فضای مخصوص ( اتاق سونا بخار) 3- تجهیزات کنترلی محیطی - که تجهیزات فوق در موتورخانه نصب شده و از طریق لوله ( ترجیحا پنج لایه) وارد اتاق سونای بخار میشود یک عدد شیر آب سرد و یک حوضچه برای اتاق سونای بخار و مورد نیاز است.
دمای مناسب آب استخر:
معمولا دمای مناسب برای آسایش شناگران در استخرهای عمومی شنا بین 26 الی 27 درجه سانتیگراد و دمای فوق برای استخرهای خانگی نیز به همین منوال میباشد.
دمای مناسب برای آب جکوزی:
دمای مطلوب برای آب جکوزی طبق استاندارد بین36 الی 42 درجه سانتیگراد میباشد آب جکوزی توسط تجهیزات مناسب و با فشار از طریق پمپ و ورود به رینگ جکوزی از طریق سرجت ها با بدن شناگر برخورد کرده و جکوزی بصورت آب درمانی عمل مینماید.
حوضچه آب سرد:
از نظر برخی از پزشکان حوضچه های آب سرد فواید زیادی برای افراد دارند آب مناسب برای حوضچه آب سرد معمولا بین 5 تا 10 درجه میباشد که بدلیل گرمای هوا و در نتیجه گرم شدن آب شهری اکثر جاها به دنبال سیستم های سرمایشی برای حوضچه آب سرد میباشند و از سیستم های سرمایشی مانند چیلر استفاده میکنند تا بتوانند درجه حرارت آب حوضچه آب سرد را پائین نگه دارند.
گرمایش آب استخر:
سیستم گرمایش آب استخر از مهمترین بخش های موتورخانه استخر میباشد برای گرمایش آب و محیط پیرامونی استخر نیاز به یک منبع گرمایی بویلر ( دیگ آب گرم )بسیار ضروری است .
برای انتخاب بویلر مناسب موتورخانه استخر نیاز به محاسباتی از قبیل:
- اتلاف حرارتی از سطح و دیواره استخر
- بار استحمامی افراد ( میزان مصرف آب گرم در دوش ها و سرویس دستشویی ها)
- بار گرمایشی سالن سرپوشیده استخر
- بارهای گرمایی برای جکوزی
انواع دیگ آبگرم استخر:
- دیگ فولادی ورق گالوانیزه (گرمایش مستقیم استخری)
- دیگ فولادی ورق سیاه
- دیگ چدنی
- پکیج استخری
از مزیت های دیگ های فولادی نسبت به دیگ های چدنی میتوان به تحمل فشار بالاتر نسبت به دیگ های چدنی و همچنین تحمل تنش های حرارتی اشاره نمود که در نهایت باعث تامین امنیت محیط موتورخانه میشود.
اصولا برای طراحی محاسباتی استخر 3نوع اتلاف حرارتی در نظر میگیرند:
- اتلاف حرارتی از سطح و تبخیر سطحی
- اتلاف حرارتی توسط آب جبرانی
- اتلاف حرارتی از دیواره ها و کف استخر( که بسیار جزئی و قابل چشم پوشی است )
اتلاف حرارتی توسط آب جبرانی به ازای هر شناگر حدودا 10 الی 20 لیتر بر روی بدن شناگران در اثر فعل و انفعالات تلف میشود یعنی به ازای هر 100 نفر حدود 30000 تا 40000 کیلوکالری انرژی به آب و محیط استخر اضافه میشود اما نمیتوان به عنوان عددی ثابت در اتلاف حرارتی آب استخر در نظر گرفت اما میتوان بعنوان ضریب اطمینان در طراحی استخر محاسبه نمود.
گروه مهندسی چیدمان سازه هنر آمادگی دارد کلیه خدمات طراحی مشاوره ، نظارت و اجرای صفر تا صد استخر ، سونا و جکوزی شما را طبق اصول فنی و مهندسی و متد روز دنیا انجام دهد.
