طراحی و ساخت استخر باغ ویلایی:
طراحی و ساخت استخرباغ ویلایی 09195809048
کلیه خدمات مشاوره ،نظارت و اجرای استخر باغ ویلایی و ساخت استخر خانگی شنا در کلیه مناطق کرج و کردان و شهریار پذیرفته میشود گروه چیدمان سازه هنر با سالها تجربه و تخصص در زمینه احداث استخر شنا، طراحی و ساخت حمام ترکی و اتاق ماساژ و حوضچه آب سرد بصورت تخصصی فعالیت دارد همچنین فروشگاه تجهیزات استخر و تاسیسات موتورخانه چیدمان سازه با دو شعبه فروش و پخش تجهیزات موتورخانه در کرج و شهریار کلیه خدمات نصب و راه اندازی تجهیزات گرمایش و تصفیه آب استخر و جکوزی را با اکیپ ماهر انجام میدهد برای اطلاع از هزینه های تاسیسات و ساخت استخر و جکوزی تماس بگیرید.
طراحی و ساخت استخر باغ ویلایی و ساخت استخر خانگی بر اساس آئین نامه ساخت استخر شنا از قواعد و اصول استخر سازی توسط گروه چیدمان سازه هنر است.

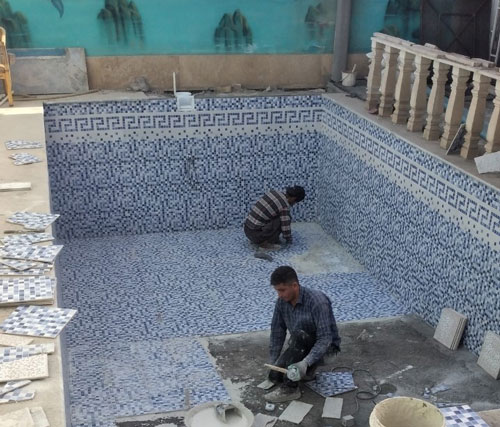

مراحل اصولی ساخت استخر و جکوزی باغ ویلایی :
از مراحل اصول ساخت استخر و جکوزی در داخل باغ ویلایی و خانه میتوان به مواردی از جمله 1- طراحی استخر و جکوزی از نظر ابعاد استاندارد استخر طول و عرض و ارتفاع استخر مطابق با آئین نامه استاندارد ساخت استخر شنا ۲- مکان یابی اصولی استخر، خاکبرداری استخر۳- اجرای آرماتورگذاری استخر ۴-طرح اختلاط بتن شامل استفاده از افزودنی های بتن مثل آببند کننده ها و مقاوم کننده های بتن و اجرای اصولی بتن ریزی کاسه استخر۵-اجرای اصولی سیمانکاری و آببندی استخر و جکوزی با مواد مقاوم در برابر خورنده ها مثل بازها ، اسیدی و مواد قلیایی از موارد مهم در کیفیت و طول عمر مفید استخر میباشد ۶- اجرای اصولی سرامیک کاری استخر و جکوزی و یا رنگ آمیزی استخر ۷- طراحی ، نصب و راه اندازی تجهیزات موتورخانه استخر ۸-اجرای محوطه سازی استخر و جکوزی ۹-اجرای سقف استخر باغ ویلایی بصورت متحرک یا ثابت اشاره کرد.
هزینه های ساخت استخر و جکوزی باغ ویلایی:
استخرها در داخل باغ ویلاها با مصالح و متریال های مختلفي ساخته میشوند انواع استخر با سازه بتنی و ساخت استخر آجری ، ساخت استخر بلوکی یا استخرهای فایبرگلس و استخرهای شیشه ای و یا وینیل هزینه خاص خود را دارند که نسبت به شرایط منطقه میتواند در قیمت تمام شده آنها تاثیر بگذارد از مزایای ساخت استخر در استان البرز و کرج و شهریار هزینه مناسب ساخت استخر بتنی است شاید یک سازه بتنی در یکی شهرهای شمالی با هزینه بیشتری نسبت به کرج تمام شود چون دسترسی به مصالح و نیروی کار ماهر در شهرهای مختلف در قیمت تمام شده ساخت استخر تاثیر گذار است ساخت استخر در شهر کرج و کردان و تهراندشت و هشتگرد به دلیل وجود معادن ماسه و نزدیکی کارخانه سیمان آبیک هزینه خرید و حمل آن به داخل پروژه را بسیار به صرفه تر از شهرهای دیگر کرده است.
انواع قرارداد ساخت استخر باغ ویلایی:
ساخت استخر باغ ویلایی و خانگی شاید به نظر کوچک باشند و نیاز به قرارداد مکتوب نداشته باشند اما در عمل دارای ریزه کاری ها و جزئیات اجرایی و قیمتی متفاوتی هستند که طرفین قرارداد ساخت استخر بايد مد نظر قرار دهند از مصالح آجر بلوک ، ماسه شن و سیمان گرفته تا نمره میلگرد و چسب و کاشی مورد مصرف در اجرای استخر با قیمت های مختلفي در بازار وجود دارند جدا از مصالح مورد مصرف، دستمزد اجرایی مراحل ساخت استخر از آرماتورگذاری ، قالب بندی ، سیمانکاری وآببندی و سرامیک کاری استخر در طرح و مدل های گوناگون نیز اختلاف قیمتی زیادی بوجود آورده است که نمیتوان در هزینه های تمام شده ساخت استخر و جکوزی باغ ویلایی و خانگی چشم پوشی نمود .
نوع قرارداد استخر بصورت درصد مدیریت اجرا؛ سازنده استخر بصورت امین کارفرما یا مالک کلیه خریدهای مصالح و تجهیزات مورد نیاز استخر و موتورخانه استخر را با هماهنگی مالک خریداری میکند و همچنین مجری استخر بعنوان ناظر فنی ساخت استخر بر اکیپ های اجرایی استخر نظارت مستقیم دارد و به همین دلیل درصدی از هزینه های کلی خرید مصالح و مدیریت اجرا بعنوان حق الزحمه سازنده استخر از طرف مالک در چند مرحله به مجری استخر پرداخت میشود در این نوع قرارداد کلیه خرید ها و مراحل اجرا طبق نظر و سلیقه مالک انجام میشود.
نوع قرارداد ساخت استخر بصورت قیمت مقطوع؛ پس از تائید نقشه اجرایی استخر و جکوزی باغی و تائید فاکتور تجهیزات موتورخانه استخر قراردادی نسبت به موضوع توافقات فی مابین ، مصالح مصرفی ، نوع ساخت، نوع تجهیزات با برند مصرفی ، مدت زمان قرارداد با قیمت مقطوع برای ساخت استخر تهیه و به تائید طرفین میرسد و پیمانکار موظف است ساخت استخر را در مدت زمان مورد نظر طبق قرارداد انجام دهد در این نوع قرارداد و در حین اجرای استخر مالک به تنهایی و با آزادی عمل کمتری میتواند تغییرات را اعمال کند و در هر مرحله اجرا تابع عمل به قرارداد و نوع متریال مورد توافق میباشد و در صورت تغییرات نیاز به پرداخت مابه التفاوت مراحل جدید میباشد که خوشایند هر کسی نیست.
در نوع قرارداد ساخت استخر بصورت مقاطعه کاری و دستمزدی؛ کلیه مسئولیت خرید مصالح و هزینه های خرید مستقیما از سمت مالک پرداخت میشود و اجرای استخر بصورت مقطعی به نیروهای متخصص مختلفی واگذار میشود و ممکن است نتوان مجری استخر ساز واحدی برای ساخت استخر د نظر گرفت در این نوع قرارداد به دلیل واگذاری کار به افراد مختلف ممکن است اشکالاتی از طرف هر کدام از اکیپ ها وجود داشته باشد و به دلیل عدم نظارت و نبود مجری با تجربه مشکلات زیادی برای استخر د آینده بوجود بیاید بنابراین قرارداد ساخت استخر دستمزدی شاید مقداری از نظر مالی به نفع مالک تمام شود اما در نهایت با وجود مشکلات آینده قرارداد خوبی برای مالک نمیباشد.
ساخت استخر بایستی توسط عوامل با تجربه و متخصص انجام شود عدم اجرای صحیح سازه استخر شنا و آب بندی غیر اصولی استخر باعث مشکلات عدیده ای برای استخر و سازه های نزدیک به استخر در آینده میشود نشت آب استخر میتواند صدمات جبران ناپذیری را برای ساختمان های اطراف استخر بوجود آورد مشاهده شده که در اثر نشت آب از استخر 150.000 لیتری باعث سستی پی ساختمان و ایجاد ترک در نما و سقف ساختمان در فاصله 30 تا صد متری از استخر گردیده است بنابراین نمیتوان از حساسیت اجرایی استخر و سازه استخر چشم پوشی نمود.

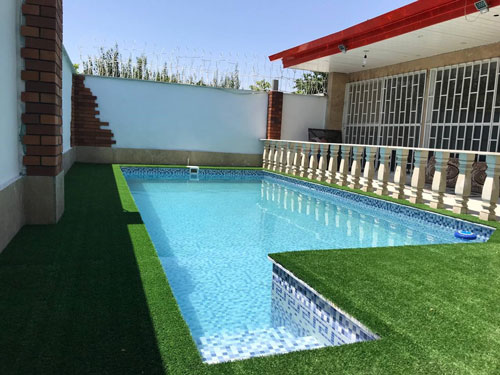

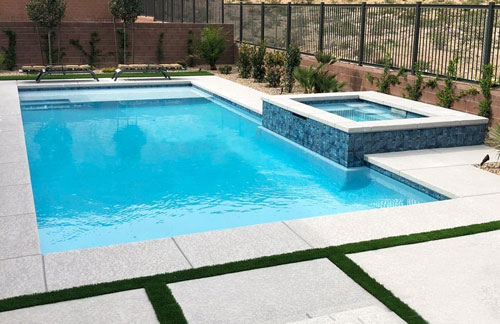

توضیحاتی درباره استخر باغ ویلایی:
امروزه ساخت استخرهای باغ ویلایی بخصوص در استان البرز کرج ، کردان ،کوهسار، تهراندشت ، سرخاب ، سهیلیه ، چهارباغ ، سعیدآباد ، هشتگرد، فشند و مناطقی دیگر مثل شهریار و حومه شهریار بسیار گسترش پیدا کرده است ساخت استخر شنا باغی میتواند در مواقع کمبود آب به عنوان منبع ذخیره آب نیز مورد استفاده آبیاری درختان باغ قرار بگیرد استخرهای باغ ویلایی امروزه یک ورزش آبی مفرح میباشد که در بین مردم بسیار مورد استقبال قرار گرفته است استخرهای باغی را میتوان بصورت سرپوشیده و سرباز طراحی و اجرا نمود برای چهار فصل نمودن آب استخر میتوان از تجهیزات گرمایشی و تصفیه آب استخر در اتاقی به نام موتورخانه استخر نصب و راه اندازی نمود طراحی موتورخانه استخر توسط مهندسین مکانیک سیالات با تجربه در امر طراحی موتورخانه استخر انجام میشود.
انواع استخر باغ ویلایی از نظر استقرار
• ساخت استخر باغ ویلایی داخل زمین؛ سازه این نوع استخر در داخل زمین قرار میگیرد مقاومت این نوع استخر نسبت به استخر های بالاتر از سطح زمین بالاتر است در صورت اجرای سازه بتنی مقاومت خوبی از خود نشان میدهد همچنین از نظر شکل ظاهری امکان چیدمان و طراحی محوطه استخر داخل زمین راحت تر و با طرح های متفاوت قابلیت اجرای بالاتری دارد.
• ساخت استخر های بالاتر ازسطح زمین معمولا برای جاهایی اجرا میشود که زمین ویلا در شیب قراردارد و قسمتی از استخر بالاتر از سطح زمین اجرا میشود و در سمت دیگر شیب با زمین صفر میشود همچنین در مواقعی که آبهاي سطحی زمین مثل شهرهای شمالی کشور بالا باشد و امکان کندن زمین وجود نداشته باشد با اجرای تمهیداتی استخر بالاتر از سطح زمین اجرا میشود البته ممکن است سلیقه شخصی افراد باعث شود استخر بالاتر از سطح زمین طراحی و اجرا شود.
• ساخت استخر در داخل طبقات امروزه بسیاری از سازندگان ساختمان های لوکس را به سمت خود کشانده است ساخت استخر د داخل طبقات جدا از هزینه هاي آن باعث زیبایی و کیفیت زندگی فراد ساکن در خانه میشود طراحی و ساخت استخر در طبقات ساختمان را باید در طراحی ساختمان در نظر گرفت تا مهندس محاسب بارهای آن را در طراحی ساختمان مد نظر قرار دهد.
تاسیسات استخر به سه بخش اصلی تقسیم بندی میشوند:
• تاسیسات لوله کشی استخر و جکوزی به چند روش قابل اجراست در لوله کشی استخر گردش آب استخر از چندین طریق انجام میشود لوله مکش که در قسمت عمیق استخر و در چندین نقطه انشعاب مثل اسکیمر و در استخرهای سرریز از قسمت گریل ها نیز به قسمت پمپ های تصفیه گرمایش هدایت میشوند لوله های تخلیه یا مکش استخر و جکوزی برای تخلیه بهتر و سریعتر تصفیه آب و گرمایش استخر انجام میشود در قسمت بعدی پس از تخلیه آب استخر به داخل استرینر پمپ و از طریق پمپ گرمایش و تصفیه آب استخر از طریق لوله های دهش وارد استخر میشود آب ورودی به استخر از چند نقطه مثل شوتینگ آب استخر ، گرمایش کف استخر و کرتین و پرده آب استخر به استخر تزریق میشود لوله های دهش آب گرم و تصفیه را از دیگ ، مبدل و فیلتر شنی و کلرزن عبور داده و وارد آب استخر و جکوزی میشود.
• تاسیسات موتورخانه گرمایش استخر و جکوزی سیستم گرمایشی آب استخر و جکوزی به دو طریق سیستم شوفاژ خانه با مبدل و دیگ آبگرم حرارت مستقیم به حرارت مورد نظر میرسد و وارد استخر میشود.
تاسیسات تصفیه آب استخر و جکوزی)فیلتراسیون استخر( آب استخر میتواند در چند مرحله تصفیه شده و مورد استفاده قرار گیرد مرحله نخستین میتواند فیلتر شنی باشد در مرحله بعد برای گرفتن ذرات بیشتر از سختی گیرهای رزینی استفاده نمود همچنین فیلترهای دیاتومی ، کارتریجی و در نهایت آب استخر و جکوزی از طریق سیستم ازون ، یو وی آب استخر ضد عفونی میشود.
هزینه تاسیسات موتورخانه استخر:
تاسیسات موتورخانه استخر همانطور که در بالا توضیح داده شد با سیستم های مختلف و تجهیزات و برندهای متفاوت اجرا میشود به همین دلیل نوع سیستم موتورخانه ، تصفیه خانه ، برند و ابعاد استخر و جکوزی میتواند در قیمت تمام شده تاسیسات موتورخانه تاثیر بگذارد برای اطلاع از هزینه موتورخانه کافیست اطلاعاتی از استخر و جکوزی خود شامل ابعاد استخر و جکوزی، فاصله استخر تا موتورخانه را به واتساپ گروه چیدمان سازه ارسال کنید تا در اسرع وقت فاکتور مورد نیاز تجهیزات موتورخانه شما را با دو نوع برند ایرانی و وارداتی صادر نماییم.
سیستم گردش آب استخر به چند صورت انجام میشود؟
سیستم سر ریز استخر ساخت استخر با سیستم سرریز با وجود مزایای آن معایبی نیز دارد در سیستم سر ریز استخر و جکوزی بایستی سازه استخر و گریل دو آن بصورت بتنی پیوسته اجرا شود و در آببندی نیز تست نشت آب گریل و استخر همزمان اجرا شود تا از نشت گریل نیز مطمئن شوید در صورت نشت آب از گریل به دلیل وجود منبع بالانس در موتورخانه ممکن است شما متوجه درز آب نباشید و مشکلات و خسارات جبران ناپذیری برای ساختمان بوجود بیاورد بنابراین در اجرای آببندی و لوله کشی استخر سرریز بسیار دقت و حساسیت به خرج بدهید لوله هایی که در کف گریل ها وجود دارد کلیه آب سرریز را به منبع بالانس در موتورخانه هدایت میکند قابل توجه منبع بالانس از طریق آب شهری و شناور سطح بالانس با سطح آب استخر و جکوزی و از شرکت سازنده با تجربه استخر سرریز مشاوره و در صورت امکان کمک بگیرید برای اجرای صفر تا صد استخر سرریز برای دریافت مشاوره و طراحی و اجرای استخر سرریز با گروه چیدمان سازه تماس بگیرید.
سیستم استخر دارای اسکیمر بسیار با سیستم سرریز متفاوت است در این سیستم اسکیمر به لوله خروجی کف و ورود به پمپ تصفیه هدایت میشود اسکیمر بعنوان جمع کننده کرد و خاک و کف سطح آب استخر را به سمت پمپ تصفیه هدایت میکند و در نهایت با ورود به فیلتر شنی گرد خاک و غیره... در سیلیس جمع میشود و آب صاف از سمت شوتینگ استخر وارد استخر میشود.
سیستم موتورخانه استخر و جکوزی؟
• گرمایش آب استخر با دیگ گالوانیزه بصورت حرارت مستقیم عمل میکند در این نوع سیستم آب استخر بدون نیاز به مبدل حرارتی و از طریق دیگ آبگرم استخری گالوانیزه و با مشعل با سوخت گازسوز یا گازوئیل سوز آب استخر گرم شده و از طریق آکوستات دیگ به دمای مورد نظر میرسد.
• گرمایش آب استخر و جکوزی با سیستم شوفاژ به این صورت عمل میکند که آب استخر از طریق کویل مسی و یا مبدل استیل گرم میشود در این سیستم گرمایشی آب به اصطلاح کثیف دیگ از طریق پمپ سیرکولاتور و کلکتور دیگ وارد لوله های داخل مبدل میشود و در سمت دیگر مبدل وارد دیگ میشود آب استخر با چرخش در اطراف لوله های داغ مبدل و با انتقال حرارتی از طریق سیال داخل دیگ به لوله ها به دمای مورد نظر میرسد در این سیستم برای گرمایش همزمان چند بخش از ساختمان ، استخر و جکوزی کاربرد دارد دیگ آبگرم مورد استفاده در این سیستم میتواند از نوع چدنی و با فولادی ورق سیاه با ضخامت بالاتر از ۶ میلیمتر باشد.
گرمایش آب استخر و جکوزی با پکیج استخری در واقع یک نوع سیستم آماده شوفاژ میباشد که در یک پک آماده بصورت پکیج استخر و جکوزی تولید و در موتورخانه استخر برای سیستم گرمایش آب استخر و جکوزی مورد استفاده قرار میگیرد انتخاب بویلر مناسب موتورخانه استخر نیاز به محاسباتی از قبیل: ۱-اتلاف حرارتی از سطح و دیواره استخر۲- بار استحمامی افراد ( میزان مصرف آب گرم در دوش ها و سرویس دستشویی ها) ۳- بار گرمایشی سالن سرپوشیده استخر ۴- بارهای گرمایی برای جکوزی
تصفیه آب استخر و جکوزی:

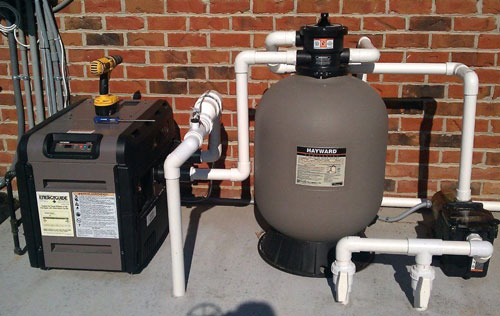

• تصفیه آب استخر و جکوزی با فیلتر شنی یکی از رایج ترین نوع تصفیه آب استخر و جکوزی میباشد فیلتر شنی در دو نوع ورق گالوانیزه با شیرآلات و نوع فایبرگلس که اطلس پول ATLAS POOL محصول کشور ترکیه از نوع مرغوب میباشد و نوع فیلتر شنی pvc محصول شرکت ایماکس EMAUX محصول کشور چین و فیلتر شنی هایوارد hayvard محصول کشور آمریکا میباشد این نوع فیلتر شنی نیازی به نصب شیرآلات ندارند و شیر آنها تقریبا نیمه اتومات و دستی میباشد.
• تصفیه آب استخر و جکوزی با فیلتر کارتریجی هزینه سرویس بالایی دارند و بهترین کاربرد این نوع فیلتر شنی نصب آن پس از فیلتر شنی بصورت همزمان در داخل تصفیه خانه استخر و جکوزی میباشد.

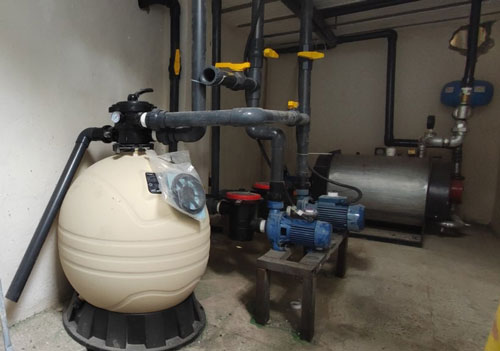

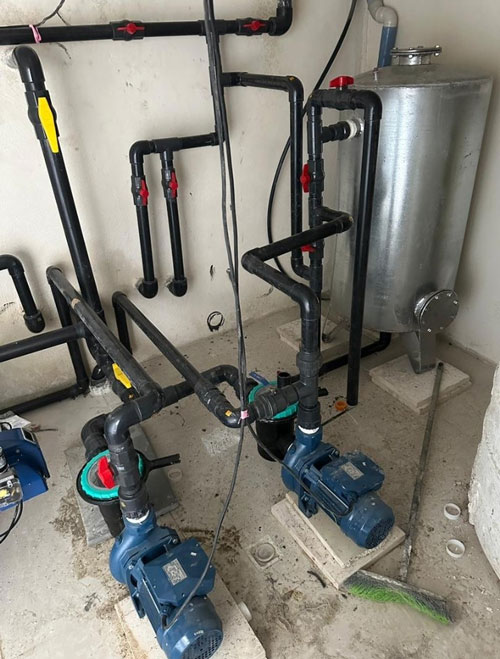

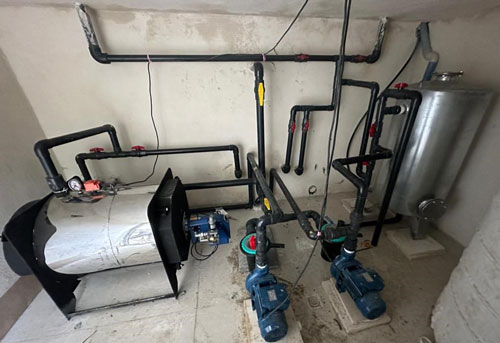

لوازم و تجهیزات موتورخانه :
- پمپ آب استخر
- استرینر(موگیر پمپ(
- فیلتر شنی)فایبرگلس-گالوانیزه-استیل)
- دستگاهuv
- دستگاه ازن
- دستگاه کلرزن
- دیگ آب گرم استخر(گالوانیزه-ورق سیاه)
- مشعل گازی -گازوئیل سوز
- دیگ بخار(سونا بخار)
- سختی گیر)رزینی)
- مبدل حرارتی استخر و جکوزی)لوله مسی-استیل)
- منبع کویل دار(کویل مسی)
- منبع انبساط (باز و بسته)
- شیرآلات موتورخانه استخر و جکوزی
- ترموستات)جداری-مستغرق)
- ترمومانومتر)گرما -دما سنج)
- تابلو برق موتورخانه
- اتصالات موتورخانه استخر و جکوزی
تجهیزات و رطوبت مورد نیاز سونای بخار:
برای به دست آوردن رطوبت مورد نیاز سونای بخار نیاز به نصب و راه اندازی دیگ بخار یا دستگاه بخار ساز میباشد هر چه فضای اتاق سونا بزرگتر باشد به تناسب فضای سونای بخار سیستم قوی تری برای تولید بخار نیاز میباشد رطوبت مورد نیاز برای سونای بخار حدود 99 درصد میباشد 1- دیگ یا مولد تولید بخار 2- فضای مخصوص ( اتاق سونا بخار) 3- تجهیزات کنترلی محیطی - که تجهیزات فوق در موتورخانه نصب شده و از طریق لوله ( ترجیحا پنج لایه) وارد اتاق سونای بخار میشود یک عدد شیر آب سرد و یک حوضچه برای اتاق سونای بخار و مورد نیاز است.
دمای مناسب آب برای استخر شنا:
دمای مناسب آب برای استخرهای باغ ویلایی و استخرهای خانگی بین 26 الی 27 درجه سانتیگراد میباشد این دما برای آسایش شناگران مناسب است.
دمای مناسب برای آب جکوزی:
دمای آب جکوزی طبق استاندارد بین36 الی 42 درجه سانتیگراد میباشد آب جکوزی از طریق پمپ جت با فشار از طریق ورودی رینگ جکوزی و با تخلیه هوا از طریق واترجت ها وارد نازل سرجت ها میشود و با پاشش یکنواخت با بدن شناگر بصورت آب درمانی عمل مینماید.
حوضچه آب سرد:
حوضچه های آب سرد فواید زیادی برای افراد دارند آب مناسب برای حوضچه آب سرد معمولا بین 5 تا 10 درجه میباشد که بدلیل گرمای هوا و در نتیجه گرم شدن آب شهری اکثر جاها به دنبال سیستم های سرمایشی برای حوضچه آب سرد میباشند و از سیستم های سرمایشی مانند چیلر استفاده میکنند تا بتوانند درجه حرارت آب حوضچه آب سرد را پائین نگه دارند.
بویلرهای آبگرم موتورخانه در سه نوع هستند:
- دیگ آبگرم چدنی(شوفاژخانه ای)
- دیگ آبگرم فولاد( شوفاژ خانه ای)
- دیگ آبگرم فولادی گالوانیزه استخر (حرارت مستقیم)
هر کدام از دیگ های فوق دارای مزایا و معایبی هستند،از مزیت های دیگ های فولادی نسبت به دیگ های چدنی توان تحمل فشار بالاتر نسبت به دیگ های چدنی تحمل فشار در تنش های حرارتی که در نهایت باعث تامین امنیت محیط موتورخانه میباشد که بسیار حائز اهمیت است.
اصولا برای طراحی محاسباتی استخر 3نوع اتلاف حرارتی در نظر میگیرند:
- اتلاف حرارتی از سطح و تبخیر سطحی
- اتلاف حرارتی توسط آب جبرانی
- اتلاف حرارتی از دیواره ها و کف استخر( که بسیار جزئی و قابل چشم پوشی است )
اتلاف حرارتی توسط آب جبرانی به ازای هر شناگر حدودا 10 الی 20 لیتر بر روی بدن شناگران در اثر فعل و انفعالات تلف میشود یعنی به ازای هر 100 نفر حدود 30000 تا 40000 کیلوکالری انرژی به آب و محیط استخر اضافه میشود اما نمیتوان به عنوان عددی ثابت در اتلاف حرارتی آب استخر در نظر گرفت اما میتوان بعنوان ضریب اطمینان در طراحی استخر محاسبه نمود.
گروه پیمانکاری و استخرسازی چیدمان سازه هنر از مرحله مشاوره طراحی و ساخت استخر سونا و جکوزی و نصب و راه اندازی تجهیزات موتورخانه طبق اصول مهندسی و ساخت در خدمت مشتریان محترم میباشد.
